10DE12D宗教音樂芯片
一、功能說明
供電方式：DC4.5V AA電池*3供電。一路喇叭輸出。上電工作一直播放宗教音樂。
二、電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
1.8
3.0
5.0
V
工作電流
IOP
1
mA
VDD=3.0V，輸出懸空
靜態電流
ISTB
0.5
uA
VDD=3.0V，輸出關閉
驅動電流低電平輸出
IOL
22
mA
VDD=3.0V，VOL =1.0V
驅動電流高電平輸出
IOH
-7
mA
VDD=3.0V，VOH =2.0V
工作溫度
TA
0
25
60
℃
儲存溫度
Tstg
-40
25
120
℃
三、封裝腳位圖（SOP-8）
四、PIN引腳說明及功能描述
管腳號
符號
功能描述
1
GND
IC負極
2
PWM1
喇叭輸出
3
VDD
IC正極
4
PWM2
喇叭輸出
5
NC
懸空
6
NC
懸空
7
NC
懸空
8
NC
懸空

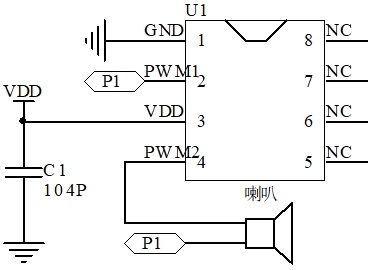

五、電路參考圖
六、封裝尺寸圖（SOP-8）
七、版本說明
版本
日期
描述
10DE12D
2024/1/29
V01初版
|
