7C50-0DDB 11路汽車跑馬燈芯片
一．功能說明：
供電方式：DC-12V

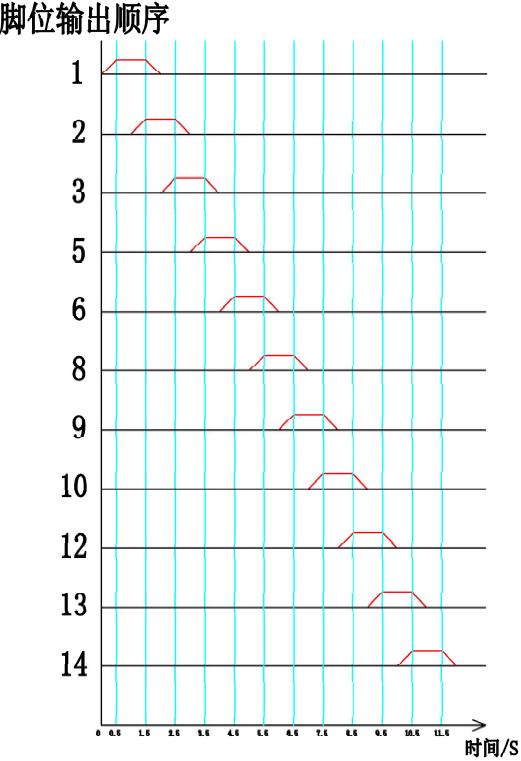

上電工作，11路Led跑馬一圈（從Led1-Led11，速度約10S/圈），一圈后所有Led同時漸明漸暗閃3次（單次閃爍時間約3S），3次閃爍完畢后，所有Led全亮（Led高有效），閃爍波形如圖：
二．電氣參數（VDD=5.0V、TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.4 |
3.0 |
5.0 |
V |
Fcpu = 1MHz |
|
工作電流 |
IOP |
|
3 |
5 |
mA |
VDD=5V,3mA |
|
靜態電流 |
ISTB |
|
2 |
5 |
uA |
VDD=5.0V |
|
驅動電流低電平輸出 |
IOL |
|
15 |
|
mA |
VDD=5.0V,VOP=VSS+0.5V |
|
驅動電流高電平輸出 |
IOH |
|
10 |
|
mA |
VDD=5.0V,VOP=VDD-0.5V |
|
過VDD極限電流 |
IVDDmax |
|
|
60 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
60 |
mA |
|
|
工作溫度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
儲存溫度 |
Tstg |
-40 |
25 |
125 |
℃ |
|

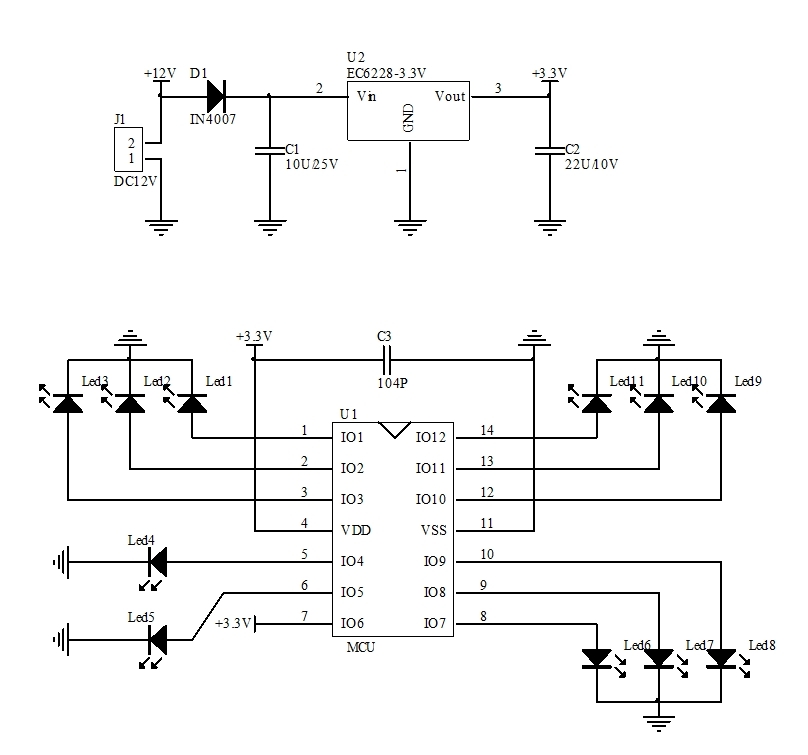

三．電路圖參考

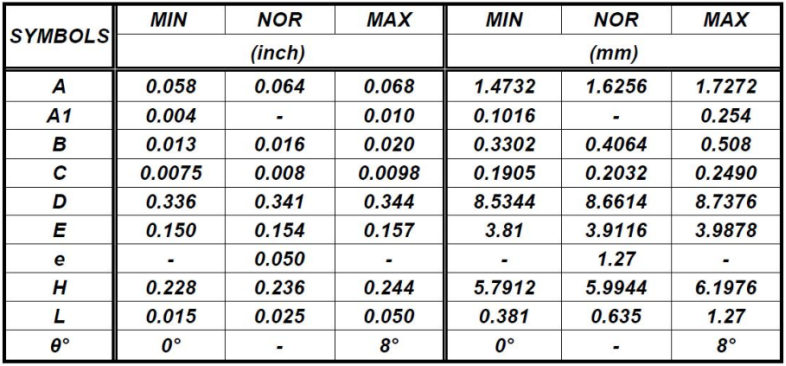

四．封裝尺寸圖
|
