EC200709-29CA-9158 循環定時復位芯片
一．功能說明
1、供電方式：適配器DC13.8V通過穩壓降至DC3.3V ,一路輸入控制，三路輸出

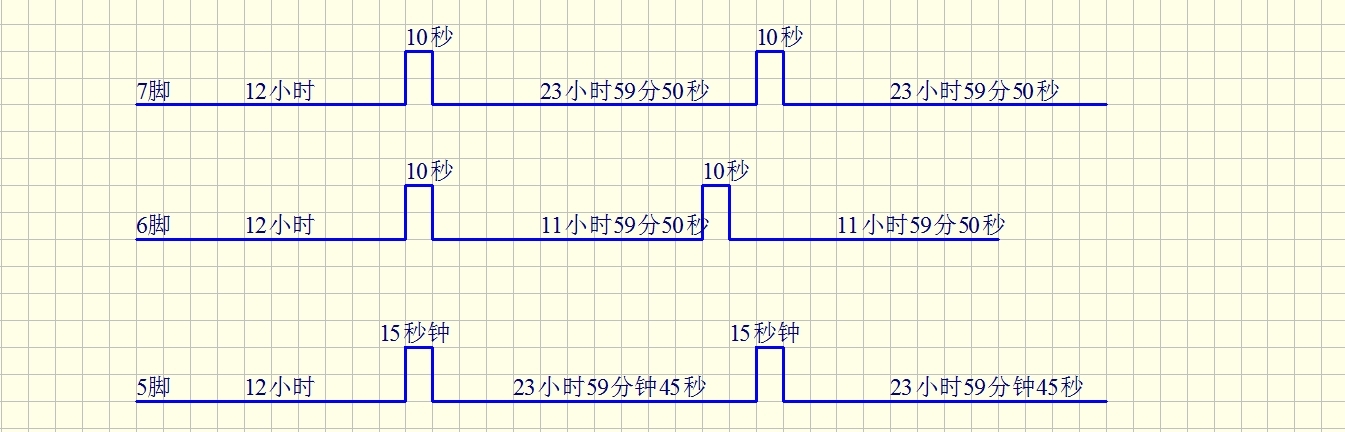

上電5腳6腳輸出低電平，12小時后6腳輸出10秒高電平，5腳輸出15秒高電平，11小時59分50秒后，6腳輸出10秒高電平，再11小時59分50秒低電平一直循環。
5腳輸出15秒高電平后，輸出23小時59分45秒低電平。再輸出15秒高電平，再輸出23小時59分45秒低電平（24小時循環）。
7腳上電輸出12小時低電平，10秒高電平---23小時59分50秒低電平----10秒高電平--23小時59分50秒低電平-循環
如果一直按住S1（S1一直接地），5腳和6腳,7腳一直輸出高電平。松開翻轉為低電平。(觸發S1開關不影響定時計時和脈沖）。
輸出方式：
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
3.0
5.0
V
工作電流
IOP
1.5
mA
靜態電流
ISTB
5
uA
VDD=5.0V
驅動電流低電平輸出
IOL
14
mA
VDD=5.0V,VOL=0.7V
驅動電流高電平輸出
IOH
6
mA
VDD=5.0V,VOH=VDD-0.7
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
-10
25
70
℃
儲存溫度
Tstg
-20
25
100
℃
四．PIN引腳說明及功能描述
管腳號
符號
功能描述
1
VDD
電源正
2
OSCO
晶振
3
OSCI
晶振
4
KEY
觸發開關
5
OUT1
24小時制輸出腳，
6
OUT2
12小時制輸出腳
7
OUT3
24小時制輸出腳，
8
GND
電源負
七．版本說明
版本
日期
描述
EC200709-29CA-9158
2020/7/11
V01初版
|
