可調延時電路芯片EH803-BDFF-5C93延時開關機芯片 一、功能說明 供電電壓：DC2.4V-5.0V。上電延時開機，兩路電平信號同步輸出（可二選一）。上電OUT1(PIN5)輸出低電平，OUT2(PIN6)輸出高電平。1秒后電平翻轉OUT1輸出高電平，OUT2輸出低電平，（進入低功耗），再次操作需要斷電重新上電。延時時間可選。
EH803-BDFF-5C93延時開關機芯片
供電電壓：DC2.4V-5.0V。上電延時開機，兩路電平信號同步輸出（可二選一）。上電OUT1(PIN5)輸出低電平，OUT2(PIN6)輸出高電平。1秒后電平翻轉OUT1輸出高電平，OUT2輸出低電平，（進入低功耗），再次操作需要斷電重新上電。延時時間可選。
延時時間由OPT1/OPT2/OPT3決定（懸空為1，接地為0）
|
OPT1 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
|
OPT2 |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
|
OPT3 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
|
延時時間(S) |
1S |
2S |
3S |
4S |
5S |
8S |
10S |
15S |
二、極限參數
Supply voltage (Vdd)………………… - 0.3V ~ 6.0V
Input in voltage (Vin)…………………… Vss – 0.2V ~ Vdd + 0.2V
Operating ambient temperature (Topr) …………………… -20℃ ~ + 85℃
Storage ambient temperature (Tstor) …………………… –40℃ ~ + 125℃
三、電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
5.0
V
工作電流
IOP
2
mA
Vdd= 3V（計時狀態芯片功耗）
靜態電流
ISTB
5
uA
Vdd=3V,延時電平翻轉后芯片功耗
驅動電流低電平輸出
IOL
8
15
mA
VDD=5.0V,VOP=VSS+0.5V
驅動電流高電平輸出
IOH
8
15
mA
VDD=5.0V,VOP=VDD-0.5V
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
-20
25
85
℃
儲存溫度
Tstg
-40
25
125
℃
四、封裝腳位圖（SOP-8）
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
電源正 |
|
2 |
OPT1 |
延時選擇1 |
|
3 |
OPT2 |
延時選擇2 |
|
4 |
P13 |
上拉VDD |
|
5 |
OUT1 |
輸出1，低電平有效 |
|
6 |
OUT2 |
輸出2，高電平有效 |
|
7 |
OPT3 |
延時選擇3 |
|
8 |
GND |
電源負 |

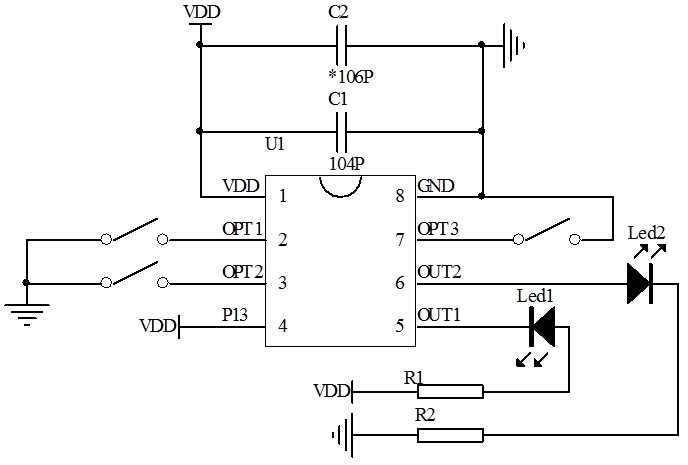

主控推LED應用圖參考
六、封裝尺寸圖（SOP-8）
七、版本說明
版本
日期
描述
EH803-BDFF-5C93
2022/8/5
V01初版501
|
