此款流星燈IC芯片采用CMOS制造工藝，低功耗,工作電壓寬DC:2.4-5.0V，抗干擾能力強；亮燈數量通過OPT1
一、功能及應用 EC858 18燈流水燈IC芯片
此款流星燈IC芯片采用CMOS制造工藝，低功耗,工作電壓寬DC:2.4-5.0V，抗干擾能力強；亮燈數量通過OPT0,OPT1接法不同可以選擇，如下：
OPT1接VDD、OPT0懸空：18個燈
LED順序：
|
|
LED正極 |
LED負極 |
|
LED正極 |
LED負極 |
|
L1 |
OUT0 |
OUT1 |
L11 |
OUT1 |
OUT3 |
|
L2 |
OUT0 |
OUT2 |
L12 |
OUT3 |
OUT1 |
|
L3 |
OUT0 |
OUT4 |
L13 |
OUT4 |
OUT1 |
|
L4 |
OUT0 |
OUT3 |
L14 |
OUT2 |
OUT1 |
|
L5 |
OUT3 |
OUT0 |
L15 |
OUT2 |
OUT4 |
|
L6 |
OUT4 |
OUT0 |
L16 |
OUT2 |
OUT3 |
|
L7 |
OUT2 |
OUT0 |
L17 |
OUT3 |
OUT2 |
|
L8 |
OUT1 |
OUT0 |
L18 |
OUT4 |
OUT2 |
|
L9 |
OUT1 |
OUT2 |
L19 |
OUT4 |
OUT3 |
|
L10 |
OUT1 |
OUT4 |
L20 |
OUT3 |
OUT4 |

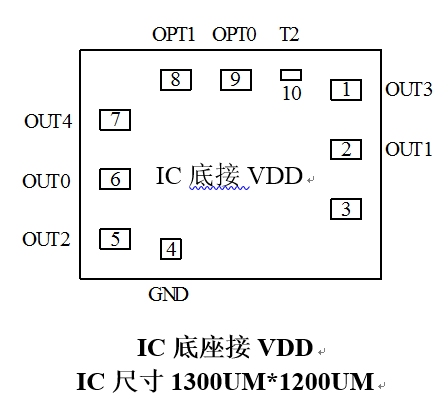

二、IC邦定腳位圖
IC底座接VDD
IC尺寸1300UM*1200UM

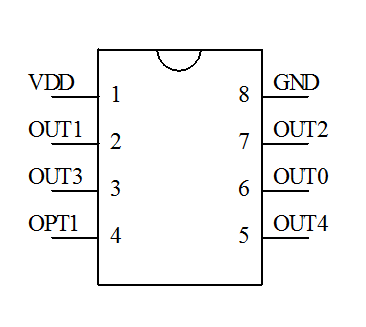

三、SOP-8封裝腳位圖：

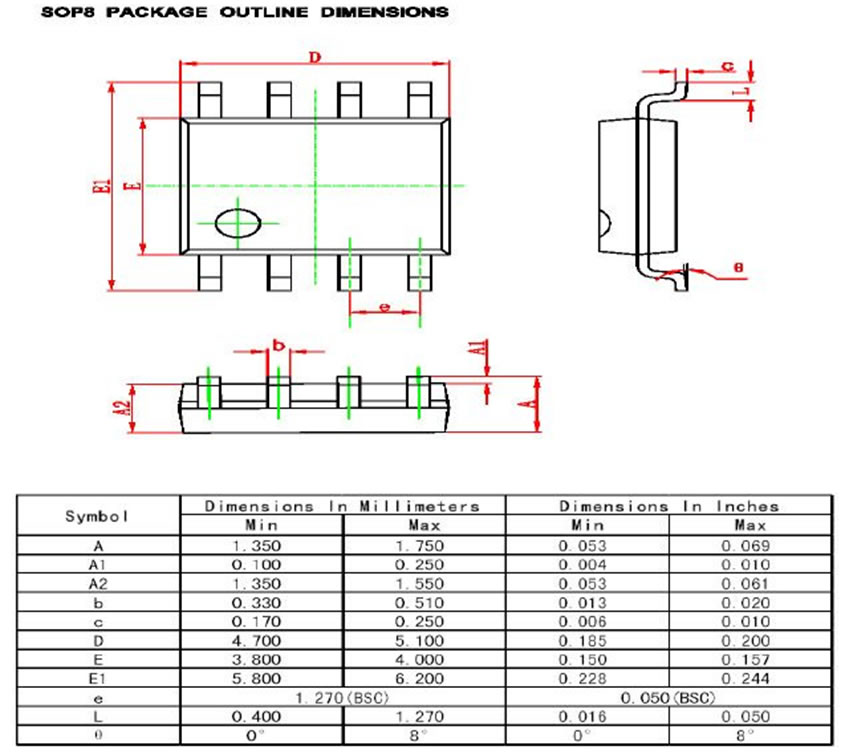

四、SOP-8封裝尺寸圖：
