LW80731-DE05 24鍵遙控七彩燈串芯片
一、 功能說明
上電工作，七彩漸明暗，RG,G,GB,B,BR,RGB.同FADE
加鍵:增加LED燈亮度，
減鍵:減弱LED燈亮度。
ON 按鍵:開啟LED，具有記憶閃爍模式功能
OFF按鍵:關閉LED
W 按鍵:三燈同時亮（不閃）
FLASH按鍵:七彩跳閃，R,G,RG,B,BR,BG,BRG
STROBE按鍵:三燈同時漸明漸暗
FADE按鍵:七彩漸明暗，RG,G,GB,B,BR,RGB.R
SMOOTH按鍵:紅綠藍跑馬閃
遙控器用戶碼為00FF的碼
二、電氣參數（VDD=3.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
1.5 |
|
mA |
|
|
靜態電流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
|
驅動電流低電平輸出 |
IOL |
|
14 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驅動電流高電平輸出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
過VDD極限電流 |
IVDDmax |
|
|
50 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作溫度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
儲存溫度 |
Tstg |
-20 |
25 |
100 |
℃ |
|
|

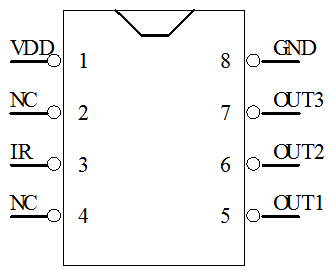

管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
電源正 |
|
2 |
NC |
懸空 |
|
3 |
IR |
紅外遙控輸入 |
|
4 |
NC |
懸空 |
|
5 |
OUT1 |
綠燈輸出，高電平有效 |
|
6 |
OUT2 |
紅燈輸出，高電平有效 |
|
7 |
OUT3 |
藍燈輸出，高電平有效 |
|
8 |
GND |
電源負 |
六、版本說明
|
版本 |
日期 |
描述 |
|
LW80724-DECO |
2018/8/22 |
初版 |
|
LW80731-DE05 |
2018/8/22 |
V02 改上電工作漸明漸暗 |
|
