B818-5437 低功耗定時芯片 一．功能說明 供電方式：3.0~3.6V鋰電池供電； 一個信號輸入腳KEY（高電平或低電平，不可懸空）輸入控制，兩路輸出：OUT1、OUT2、。 定時要求是2小時、8小時可選。
B818-5437 低功耗定時芯片
一．功能說明
供電方式：3.0~3.6V鋰電池供電；
一個信號輸入腳KEY（高電平或低電平，不可懸空）輸入控制，兩路輸出：OUT1、OUT2、。
定時要求是2小時、8小時可選。
KEY信號管腳低電平進入定時模式，高電平退出定時模式。
定時模式時，兩路輸出分別定時為：OUT1=2小時、OUT2=8小時。管腳輸出低電平有效。
退出定時模式時，兩路管腳輸出高電平。定時結束后KEY需退出定時模式重新進，芯片才可重新工作。
二．極限電氣參數
Supplyvoltage(Vdd)………………………………………… - 0.3V ~ 6.0V
Inputinvoltage(Vin)……………………………Vss – 0.2V ~ Vdd + 0.2V
Operatingambienttemperature(Topr) …………………-20°C ~ + 85°C
Storageambienttemperature(Tstor)…………………………–40°C ~ + 125°C
三．電氣參數（VDD=3.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
5 |
|
uA |
Vdd= 3V,外置32.768KHZ |
|
靜態電流 |
ISTB |
|
0.6 |
|
uA |
Vdd=3V, ILRC 16Khz |
|
驅動電流低電平輸出 |
IOL |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VSS+0.5V |
|
驅動電流高電平輸出 |
IOH |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VDD-0.5V |
|
過VDD極限電流 |
IVDDmax |
|
|
50 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作溫度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
儲存溫度 |
Tstg |
-40 |
25 |
125 |
℃ |
|

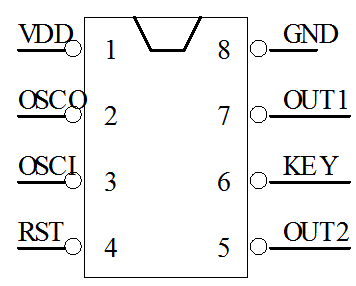

四．封裝腳位圖（SOP-8）
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
電源正 |
|
2 |
OSCO |
晶振 |
|
3 |
OSCI |
晶振 |
|
4 |
RST |
外部電阻下拉 |
|
5 |
OUT2 |
定時輸出，低電平有效 |
|
6 |
KEY |
觸發開關 |
|
7 |
OUT1 |
定時輸出，低電平有效 |
|
8 |
GND |
電源負 |

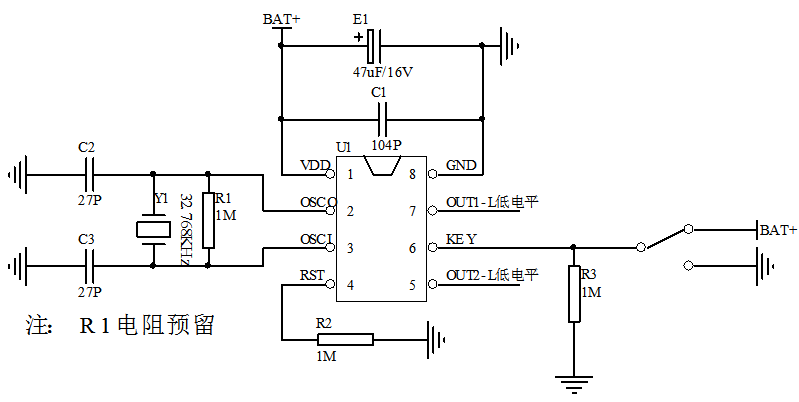

五．電路圖參考
六．封裝尺寸圖（SOP-8）
七．版本說明
|
版本 |
日期 |
描述 |
|
B818-5437 |
2020/9/12 |
V01初版 |
|
|
|
|
