EH211115-172A-AF8E 3燈跑馬燈芯片
一．功能說明
供電方式：DC4.5V（AA*3干電池）。一路按鍵輸入控制，三路LED輸出。
上電不工作，短按一下按鍵三路LED快速跑馬閃，再短按一下中速跑馬閃，再短按一下慢速跑馬閃，再短按一下關閉，依次循環。（頻率參考樣品）
二．電氣參數（VDD=5.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
1.6 |
|
mA |
Fcpu=4MHz@HIRC-8M |
|
靜態電流 |
ISTB |
|
3 |
|
uA |
VDD=5V, WDT 開, LVR 關 |
|
驅動電流 |
Iol |
|
|
30 |
mA |
Vol=0.6V |
|
工作溫度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
儲存溫度 |
Tstg |
-20 |
25 |
100 |
℃ |
|

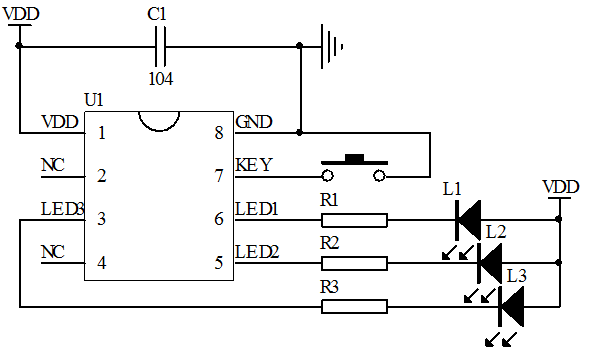

三．封裝腳位圖（SOP-8）
管腳號
符號
功能描述
1
VDD
電源正
2
NC
懸空
3
LED3
LED輸出，低電平有效
4
NC
懸空
5
LED2
LED輸出，低電平有效
6
LED1
LED輸出，低電平有效
7
KEY
觸發開關
8
GND
電源負
五．封裝尺寸圖（SOP-8）
六．版本說明
版本
日期
描述
EH211115-172A-AF8E
2021/11/18
V01初版
|
