: 震動+按鍵調光調色小夜燈IC

床頭小夜燈芯片方案 3D27-B477 按鍵調光+調色小夜燈芯片一、功能說明芯片供電電壓：DC2.4-5V。一路輕觸開關輸入控制，一路LED輸出。供電方式：DC3.7V 鋰電池。兩路按鍵開關和（彈簧）震動開關控制三路 5050 0.5W 貼片燈。 LED 燈為：5050 單色暖白燈一顆，藍燈一顆，粉紅燈一顆。上電不工作。 S1鍵:長按2秒開機（L1）暖白燈亮，短按一下（L2）藍燈亮，再短按一下（L3）粉燈亮，再短按一下三燈（L1L2L3）同時亮，再短按一下三燈交替閃。長按2秒關機。有不斷電記憶，記憶關閉前模式和亮度。

全國服務熱線：0755-29100085

產品詳情

3D27-B477 按鍵調光+調色小夜燈芯片

一、功能說明

芯片供電電壓：DC2.4-5V。一路輕觸開關輸入控制，一路LED輸出。

供電方式：DC3.7V 鋰電池。兩路按鍵開關和（彈簧）震動開關控制三路 5050 0.5W 貼片燈。 LED 燈為：5050 單色暖白燈一顆，藍燈一顆，粉紅燈一顆。上電不工作。

S1鍵:長按2秒開機（L1）暖白燈亮，短按一下（L2）藍燈亮，再短按一下（L3）粉燈亮，再短按一下三燈（L1L2L3）同時亮，再短按一下三燈交替閃。長按2秒關機。有不斷電記憶，記憶關閉前模式和亮度。

S2鍵: LED燈亮度調節。開機默認亮度100%，短按一下50%亮度，再短按一下70%亮度，再短按一下100%亮度，循環。

S3震動開關：開機狀態下每震動觸發一次，變換一種燈光，暖白--藍--粉--三燈同時亮--三燈交替閃，循環。

定時功能：開機后3H內無操作自動關機，中途觸發按鍵和震動開關重新計時。

二、電氣參數（VDD=5.0V TA=25℃）

參數	符號	最小值	典型值	最大值	單位	條件
工作電壓	VDD	2.4	3.0	5.0	V
工作電流	IOP		1.6		mA	Fcpu=4MHz@HIRC-8M
靜態電流	ISTB		3		uA	VDD=5V, WDT 開, LVR 關
驅動電流	Iol			30	mA	Vol=0.6V
工作溫度	TA	-10	25	70	℃
儲存溫度	Tstg	-20	25	100	℃

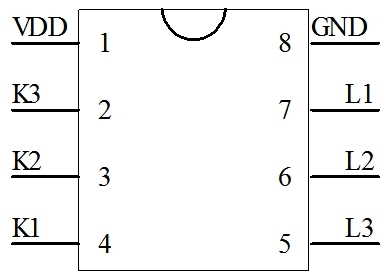

三、封裝腳位圖（SOP-8）

小夜燈IC方案

管腳號	符號	功能描述
1	VDD	電源正
2	K3	震動開關
3	K2	亮度轉換
4	K1	開關機鍵
5	L3	粉燈輸出，高電平有效
6	L2	藍燈輸出，高電平有效
7	L1	暖燈輸出，高電平有效
8	GND	電源負

四、電路圖參考

床頭小夜燈芯片五、封裝尺寸圖（SOP-8）

sop-8

六、版本說明

版本	日期	描述
3D27-B477	2021/7/31	V02
