2D8D 4路多功能閃爍燈串IC 產品采用CMOS工藝，具有自身功耗低，工作電壓寬，抗干擾能力強等特點。IC主要應用在低壓直流電路中的4路8段LED閃爍等產品,可直接推動LED（負輸出），也可驅動三極管（正輸出），八段功能選擇應用，可按鍵選擇功能段。可以選擇高電位輸出和低電位輸出。
產品采用CMOS工藝，具有自身功耗低，工作電壓寬，抗干擾能力強等特點。IC主要應用在低壓直流電路中的4路8段LED閃爍等產品,可直接推動LED（負輸出），也可驅動三極管（正輸出），八段功能選擇應用，可按鍵選擇功能段。可以選擇高電位輸出和低電位輸出。
二、功能描述：
利用按鍵，按一下改變一段變化，共有八段，功能如下：
第一段：自動各種功能連續變化(即power on時) (Combination)
即由第二段到第七段功能自動變化
第二段：波浪式前進后退自動變化(二種速度變換) (In Waves)
第三段：跑馬式自動變化(四種速度變換) (Sequential)
第四段：單燈漸明漸暗自動變化(三種速度變換) (SLO-GLO)
第五段：跑馬式前進及后退，星星閃爍自動變化 (Chasing/Flash)
第六段：四燈同時漸明漸暗自動變化(三種速度變換) (Slow Fade)
第七段：星星閃爍跑馬式自動變化 (Twinkle/Flash)
第八段：LED固定不閃 (Steady On)
詳細功能描述:
利用按鍵，按一下改變一段變化，共有八段，功能如下：
第一段：自動各種功能連續變化(即power on時) (Combination)
即由第二段到第七段功能自動變化（具體見后）

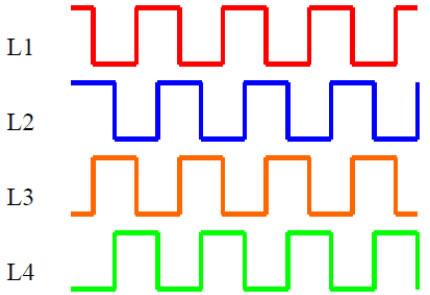

第二段：波浪式前進后退自動變化(二種速度變換) (In Waves)

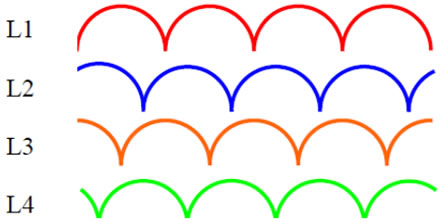

波浪式前進

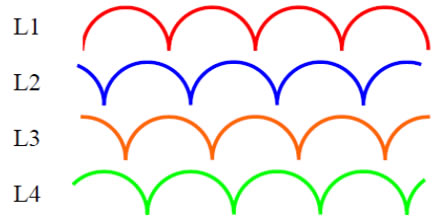

波浪式后退
此模式下，一個周期先快速波浪式前進16圈，再后退16圈，然后慢速波浪式前進8圈，后退8圈。總時間約20秒。
第三段：跑馬式自動變化(四種速度變換) (Sequential)
此模式下，一個周期內：最慢4圈（10秒）——中慢8圈（10秒）——中快16圈（10秒）——最快32圈（10秒）。總時間約40秒。

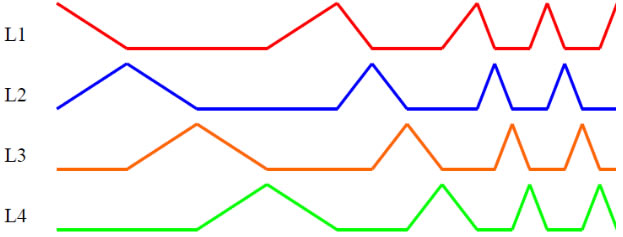

第四段：單燈漸明漸暗自動變化(三種速度變換) (SLO-GLO)
如圖所示，一個周期內慢速漸明漸暗一次（40秒）——中速漸明漸暗一次（20秒）——快速漸明漸暗2次（20秒）。每個燈之間相位差為180度。總時間80秒。
第五段：跑馬式前進及后退，星星閃爍自動變化 (Chasing/Flash)
跑馬式功能同第三段，星星閃爍同第七段，此段為兩者組合。一個周期內快速跑馬前進（1.25S）——星星閃(1.25S)——快速跑馬后退（1.25S）——星星閃（1.25S）。總時間5S。

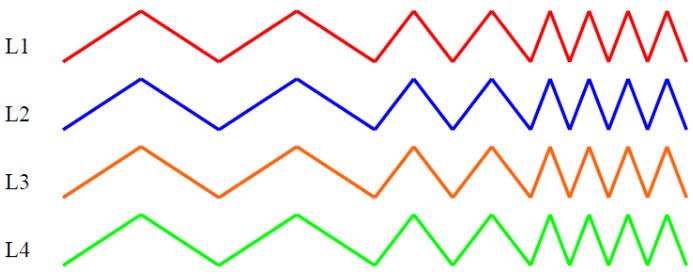

第六段：四燈同時漸明漸暗自動變化(三種速度變換) (Slow Fade)
一個周期內慢速漸明漸暗兩次（40秒）——中速漸明漸暗兩次（20秒）——快速漸明漸暗4次（20秒）。每個燈同時漸明漸暗。

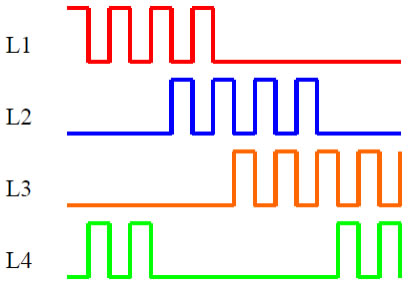

第七段：星星閃爍跑馬式自動變化 (Twinkle/Flash)
如圖，每一個小的閃亮時間為80MS，一個周期總時間為1280mS。一個循環共跑8個周期約10秒。
第八段：LED固定不閃 (Steady On)
三、電氣性能 (VDD=3.0V，Ta=25℃)
|
Characteristies |
Sym |
Min |
Typ |
Max |
Unit |
Remarks |
|
工作電壓 |
Vdd |
2.0 |
3.0 |
5.0 |
V |
|
|
工作電流 |
Iop |
|
|
0.3 |
mA |
VDD＝3V，No load |
|
LED正輸出推動電流 |
Iol |
5 |
|
|
mA |
Vdd=3V,Vload=1.8V |
|
LED負輸出推動電流 |
Iol |
30 |
|
|
mA |
Vdd=3V,Vload=1.8V |
|
工作溫度 |
Temp |
0 |
25 |
75 |
℃ |
|
四、PIN腳功能描述
|
腳位 |
功能說明 |
|
KEY |
功能選擇鍵 |
|
L1 |
燈串1輸出 |
|
L2 |
燈串2輸出 |
|
L3 |
燈串3輸出 |
|
L4 |
燈串4輸出 |
|
GND |
電源負極 |
|
OPT |
選擇LED正負輸出鍵 |
|
VDD |
電源正極 |

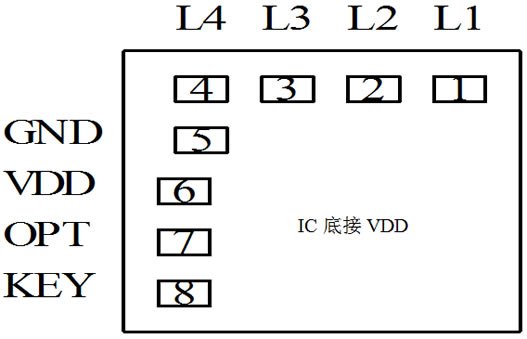

五、IC邦定腳位圖（IC底座接VDD、IC尺寸1200UM*1200UM）

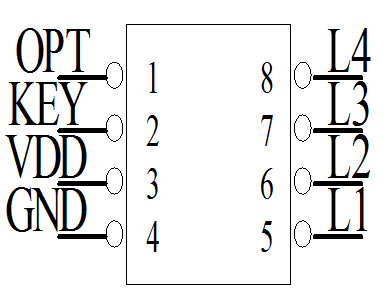

六、IC封裝腳位圖（SOP-8）
七、參考電路

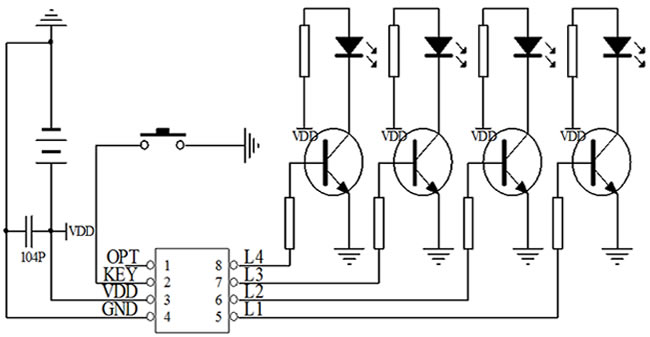

正輸出應用電路

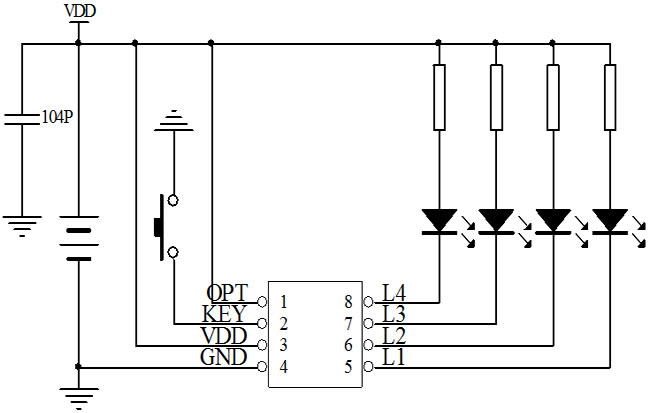

負輸出參考電路
八、封裝尺寸圖（SOP-8）
