5-10-30分鐘定時器芯片 EH4905-3C0D-4EF4 分鐘延時開關芯片 四路按鍵輸入控制，兩路電平信號同步輸出:一路OUTH高電平輸出、一路OUTL低電平輸出，（可二選一）。 上電工作默認10分鐘定時，OUTH輸出高電平、OUTL輸出低電平，計時結束電平信號翻轉。中途觸發停止計時輸出信號翻轉。 KEY1:短按開啟10分鐘定時。 KEY2:短按開啟30分鐘定時。 KEY3:短按開啟5分鐘定時。 KEY4:短按開啟15分鐘定時。
EH4905-3C0D-4EF4 分鐘定時芯片
一、功能說明
四路按鍵輸入控制，兩路電平信號同步輸出:一路OUTH高電平輸出、一路OUTL低電平輸出，（可二選一）。
上電工作默認10分鐘定時，OUTH輸出高電平、OUTL輸出低電平，計時結束電平信號翻轉。中途觸發停止計時輸出信號翻轉。
KEY1:短按開啟10分鐘定時。
KEY2:短按開啟30分鐘定時。
KEY3:短按開啟5分鐘定時。
KEY4:短按開啟15分鐘定時。
二、電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
5.0
V
工作電流
IOP
1
mA
VDD=3.0V, 輸出懸空
靜態電流
ISTB
10
uA
VDD=3.0V, 輸出關閉
驅動電流
Iol
30
mA
Vol=0.6V
工作溫度
TA
-10
25
70
℃
儲存溫度
Tstg
-20
25
100
℃
三、封裝腳位圖（SOP-8）
四、PIN引腳說明及功能描述
管腳號
符號
功能描述
1
VDD
電源正
2
KEY1
10分鐘定時
3
KEY2
30分鐘定時
4
KEY3
5分鐘定時
5
OUTL
信號輸出，低電平有效
6
OUTH
信號輸出，高電平有效
7
KEY4
15分鐘定時
8
GND
電源負

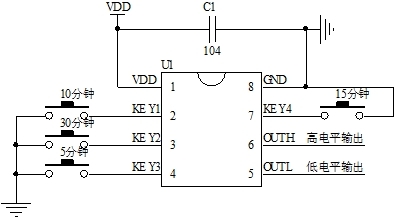

五、電路參考圖

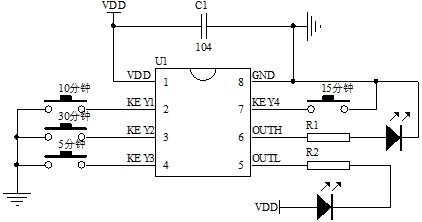

主控接LED應用圖
六、封裝尺寸圖（SOP-8）
七、版本說明：
版本
日期
描述
EH4905-3C0D-4EF4
2024/9/21
V01初版
|
