ECJ22081-4725E7 震動開關60秒定時芯片
一．功能說明
供電電壓：DC3V。一路震動（常閉常開）開關輸入控制，兩路信號同步低電平輸出（可二選一）。
上電不工作，觸發震動開關進入工作模式OUT輸出低電平60秒，60秒后進入休眠。如果震動開關一直閉合，則默認只觸發一次。60秒內震動開關斷開再閉合，重新計時。
二．電氣參數（VDD=5.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
1 |
|
mA |
|
|
靜態電流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
|
驅動電流低電平輸出 |
IOL |
|
14 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驅動電流高電平輸出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
過VDD極限電流 |
IVDDmax |
|
|
50 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作溫度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
儲存溫度 |
Tstg |
-20 |
25 |
125 |
℃ |
三．封裝腳位圖（SOT23-6）

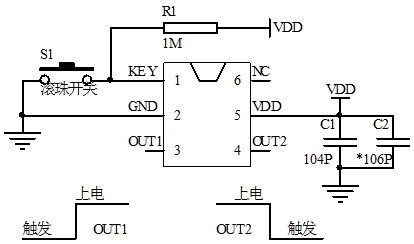

四．參考電路圖

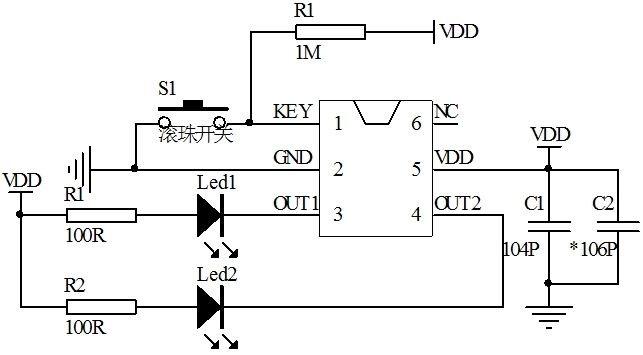

主控推LED應用圖
*C2電容可根據電源實際需要調整或省略
五．封裝尺寸圖（SOT23-6）
六．版本說明
版本
日期
描述
ECJ22081-4A04CE
2022/5/19
V01初版
ECJ22081-4725E7
2022/5/28
V02改震動開關
|
