LED PWM調光芯片方案ECJ22077-F5FEF4三檔調光芯片 一．功能說明 供電方式：VDD=3.0V。 一路按鍵(或聲控信號)輸入控制，兩路LED同步輸出：1路高電平、1路低電平（可二選一）。 上電不工作，短按下按鍵LED-15%輸出，再短按一下-50%輸出，再短按一下-100%輸出，再短按一下滅。依次循環。
ECJ22077-F5FEF4三檔調光芯片
一．功能說明
供電方式：VDD=3.0V。一路按鍵(或聲控信號)輸入控制，兩路LED同步輸出：1路高電平、1路低電平（可二選一）。
上電不工作，短按下按鍵LED-15%輸出，再短按一下-50%輸出，再短按一下-100%輸出，再短按一下滅。依次循環。
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
3.0
5.0
V
工作電流
IOP
2
uA
靜態電流
ISTB
2
uA
VDD=5.0V
驅動電流低電平輸出
IOL
14
mA
VDD=5.0V,VOL=0.7V
驅動電流高電平輸出
IOH
6
mA
VDD=5.0V,VOH=VDD-0.7
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
-10
25
60
℃
儲存溫度
Tstg
-20
25
125
℃
|
管腳號 |
符號 |
功能描述 |
|
1 |
KEY |
按鍵開關 |
|
2 |
GND |
電源負 |
|
3 |
OUTL |
LED輸出，低電平有效 |
|
4 |
OUTH |
LED輸出，高電平有效 |
|
5 |
VDD |
電源正 |
|
6 |
NC |
懸空 |

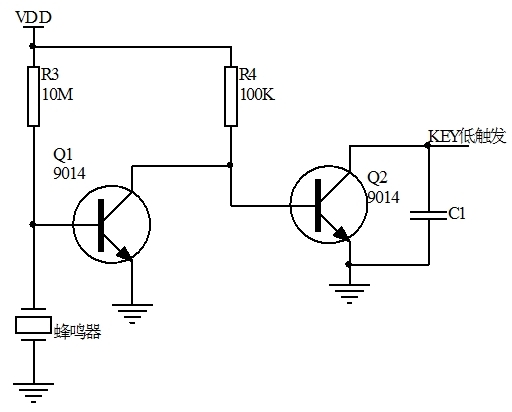

聲控觸發電路
五．封裝尺寸圖（SOT23-6）
六．版本說明
型號
日期
描述
ECJ22077-F5FEF4
2022/05/14/
V01ZF1初版
|
