EC2926-A84B 七鍵觸摸芯片
一、功能說明
供電方式：DC5V。七路觸摸輸入控制兩路輸出。
上電默認關，LED不工作。
K1觸摸鍵：短按開啟LED，再短按關閉。循環。
K2觸摸鍵：短按進入閱讀模式，正白占空比 70%，暖白占空比 60%。
K3觸摸鍵：短按進入延時模式：燈光漸變呼吸兩次，延時 60S 關閉燈光。
K4觸摸鍵：短按進入夜燈模式，正白占空比 0%，暖白占空比 22.6%。
K5觸摸鍵：休閑模式：正白占空比 0%，暖白占空比 42%
K6觸摸鍵：亮度加，共7檔調光。
K7觸摸鍵：亮度減，共7檔調光。
①、一檔正白占空比 6.6%，暖白占空比 13.2%。
②、二檔正白占空比 11.2%，暖白占空比 16.7%。
③、三檔正白占空比 17.5%，暖白占空比 19%。
④、四檔正白占空比 27.2%，暖白占空比 23.3%。
⑤、五檔正白占空比 42.8%，暖白占空比 22.9%。
⑥、六檔正白占空比 70%，暖白占空比 21%。
⑦、七檔正白占空比 78%，暖白占空比 19%。
二、電氣參數（VDD=3.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.7 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
3 |
|
mA |
|
|
靜態電流 |
ISTB |
|
|
10 |
uA |
VDD=5.0V |
|
驅動電流低電平輸出 |
IOL |
|
8 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驅動電流高電平輸出 |
IOH |
|
4 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
過VDD極限電流 |
IVDDmax |
|
|
50 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作溫度 |
TA |
-20 |
25 |
70 |
℃ |
|
|
儲存溫度 |
Tstg |
-50 |
25 |
125 |
℃ |
|
三、封裝腳位圖（SOP-16）
|
管腳號 |
符號 |
功能描述 |
|
1 |
TI5 |
觸摸5休閑模式 |
|
2 |
TI6 |
觸摸6亮度加 |
|
3 |
TI7 |
觸摸7亮度減 |
|
4 |
NC |
懸空 |
|
5 |
NC |
懸空 |
|
6 |
NC |
懸空 |
|
7 |
CAP |
靈敏度調節 |
|
8 |
GND |
電源負 |
|
9 |
OUT1 |
輸出1高電平有效 |
|
10 |
OUT2 |
輸出2高電平有效 |
|
11 |
NC |
懸空 |
|
12 |
VDD |
電源正 |
|
13 |
TI1 |
觸摸1開關 |
|
14 |
TI2 |
觸摸2閱讀模式 |
|
15 |
TI3 |
觸摸3延時模式 |
|
16 |
TI4 |
觸摸4夜燈模式 |

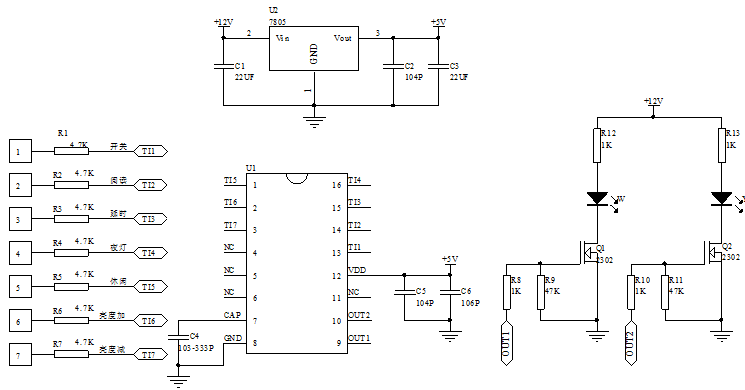

四、電路圖參考
五、封裝尺寸圖（SOP-16）
六、版本說明
|
版本 |
日期 |
描述 |
|
EC2926-A84B |
2020/12/8 |
V01初版 |
|
|
|
|
