EC2926-4ACF八鍵觸摸LED調光芯片
一、功能說明
供電方式：DC24V電源適配器。八路觸摸輸入控制，兩路LED輸出。
TI1觸摸：色溫切換，每按一次按順序切換，白--白+暖--暖--白+暖--白。此功能預留，使用時PB0引腳懸空，不用時GND低電平關閉。
TI2觸摸：定時鍵。觸摸一下緩慢閃一次（1秒），進入30分鐘定時。再觸摸一次，閃爍2次關閉定時。
TI3觸摸：白燈100%亮，在其它兩種色溫狀態下切換為當前白燈模式。
TI4觸摸：白+暖燈各50%亮，在其它兩種色溫狀態下切換為當前白燈模式。
TI5觸摸：暖燈100%亮，在其它兩種色溫狀態下切換為當前白燈模式。
TI6觸摸：ON/OFF功能，觸摸下開機，再觸摸下關機，帶緩沖變化。有帶電記憶功能，記憶關閉前亮度。上電默認為關機，開機白+暖燈亮；占空比分別各50% 。
TI7觸摸：亮度加，短按亮度遞增共5檔：15-30-65-85-100%。
TI8觸摸：亮度減，短按亮度遞減共5檔：100-85-65-30-15%。
二、電氣參數（VDD=3.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.7 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
3 |
|
mA |
|
|
靜態電流 |
ISTB |
|
|
10 |
uA |
VDD=5.0V |
|
驅動電流低電平輸出 |
IOL |
|
8 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驅動電流高電平輸出 |
IOH |
|
4 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
過VDD極限電流 |
IVDDmax |
|
|
50 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作溫度 |
TA |
-20 |
25 |
70 |
℃ |
|
|
儲存溫度 |
Tstg |
-50 |
25 |
125 |
℃ |
|

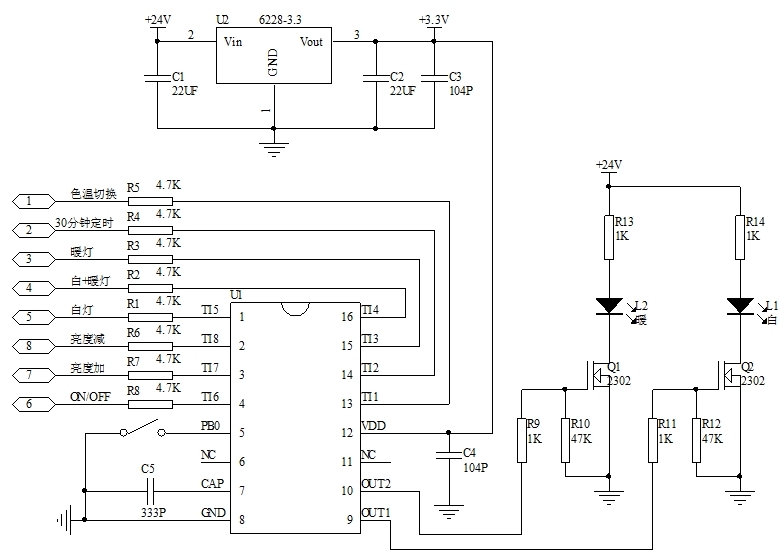

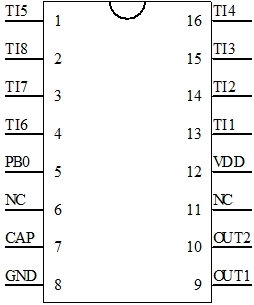

三、封裝腳位圖（SOP-16）
|
管腳號 |
符號 |
功能描述 |
|
1 |
TI5 |
觸摸5 |
|
2 |
TI8 |
觸摸8 |
|
3 |
TI7 |
觸摸7 |
|
4 |
TI6 |
觸摸6 |
|
5 |
PB0 |
色溫切換選擇腳，懸空有效，接GND關閉 |
|
6 |
NC |
懸空 |
|
7 |
CAP1 |
靈敏度調節 |
|
8 |
GND |
電源負 |
|
9 |
OUT1 |
輸出1高電平有效 |
|
10 |
OUT2 |
輸出2高電平有效 |
|
11 |
NC |
懸空 |
|
12 |
VDD |
電源正 |
|
13 |
TI1 |
觸摸1 |
|
14 |
TI2 |
觸摸2 |
|
15 |
TI3 |
觸摸3 |
|
16 |
TI4 |
觸摸4 |
五、封裝尺寸圖（SOP-16）
六、版本說明
版本
日期
描述
EC2926-4ACF
2020/12/27
V01初版
|
