旋鈕調光開關IC 8680-88F3電位器調光芯片 供電方式：DC 6.0V（AAA電池*4）或適配器6V供電。電位器輸入，一路LED高電平輸出。電位器自帶開關通斷電源。 OFF檔：關閉電源，所有功能關閉。 ON檔：LED最低亮度開始工作，通過順時針旋轉電位器增加亮度最高100%，逆時針則減亮度最低10%。
8680-88F3電位器調光芯片
一、功能說明
供電方式：DC6.0V（AAA電池*4）或適配器6V供電。電位器輸入，一路LED高電平輸出。電位器自帶開關通斷電源。
OFF檔：關閉電源，所有功能關閉。
ON檔：LED最低亮度開始工作，通過順時針旋轉電位器增加亮度最高100%，逆時針則減亮度最低10%。
二、電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
5.0
V
工作電流
IOP
1.5
mA
VDD=3.3V，輸出懸空
靜態電流
ISTB
0.8
uA
VDD=3.3V
驅動電流低電平輸出
IOL
8
15
mA
VDD=3.3V，VOP=VSS+0.5V
驅動電流高電平輸出
IOH
8
12
mA
VDD=3.3V，VOP=VDD-0.5V
工作溫度
TA
-20
25
85
儲存溫度
Tstg
-40
25
125
三、封裝腳位圖（SOP-8）
四、PIN引腳說明及功能描述
管腳號
符號
功能描述
1
VDD
IC正極
2
IN
電位器左腳檢測
3
P13
下拉GND
4
OUT
短接5腳OUT
5
OUT
LED輸出，高電平有效
6
AD2
電位器中腳檢測
7
AD1
電位器右腳檢測
8
GND
IC負極

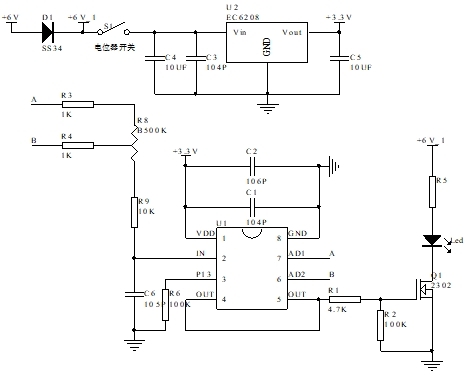

五、電路參考圖
六、封裝尺寸圖（SOP-8）
七、版本說明
版本
日期
描述
8680-88F3
2018/8/23
V01初版
|
