ECD03 八模式定時圣誕燈串IC芯片
一、功能說明
CMOS工藝，低功耗。工作電壓寬，抗干擾能力強。上電為燈閃模式第一段，燈閃模式為正常直流8功能模式。
第一段：自動各種功能連續變化(即power on時) (Combination)
即由第二段到第七段功能自動變化
第二段：波浪式前進后退自動變化(二種速度變換) (In Waves)
第三段：跑馬式自動變化(四種速度變換) (Sequential)
第四段：單燈漸明漸暗自動變化(三種速度變換)
第五段：跑馬式前進及后退，星星閃爍自動變化 (Chasing/Flash)
第六段：四燈同時漸明漸暗自動變化(三種速度變換) (Slow Fade)
第七段：星星閃爍跑馬式自動變化 (Twinkle/Flash)
第八段：LED固定不閃 (Steady On)
OPT0懸空為定時模式，OUT1、OUT2有輸出6H，無輸出18H，24H循環；有晶振檢測模式，不接晶振或晶振壞上電無輸出；
OPT0接VDD為不定時模式，不用加晶振。
4、按鍵S1短按為燈閃模式切換；長按2秒關閉輸出；關閉后再短按又重新輸出，從新開啟定時。
二、電氣性能 (VDD=4.5V，GND=0,Ta=25℃)
|
Characteristies |
Sym |
Min |
Typ |
Max |
Unit |
Remarks |
|
工作電壓 |
Vdd |
3.0 |
4.5 |
6.8 |
V |
|
|
工作電流 |
Iop |
|
|
500 |
µA |
VDD＝4.5V，No load |
|
靜態電流 |
Isb |
|
|
5 |
µA |
VDD＝4.5V，No load |
|
LED推動電流 |
Iol |
60 |
|
|
mA |
Vdd=4.5V,Vload=3V |
|
工作溫度 |
Temp |
0 |
25 |
60 |
℃ |
|

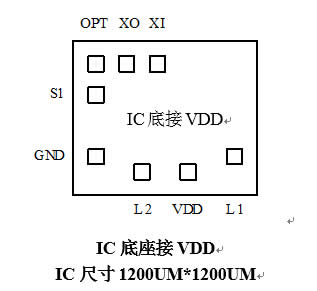

三、IC腳位邦定圖：
四、封裝腳位圖（SOP8）

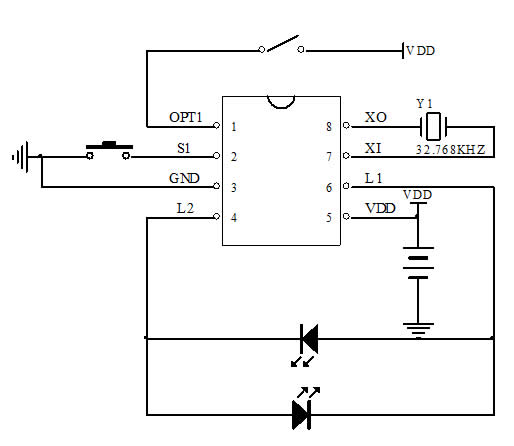

五、參考電路圖：
六、PIN腳功能描述：
|
腳位 |
I/O |
功能說明 |
|
VDD |
|
電源正極 |
|
L1 |
O |
LED對推輸出 |
|
XI |
|
外接晶振 |
|
XO |
|
外接晶振 |
|
OPT1 |
I |
邦定腳 |
|
S1 |
I |
按鍵 |
|
GND |
|
電源負極 |
|
L2 |
|
LED對推輸出 |
