EH220218-194C-2854 三檔定時芯片

一、功能說明：

一個輕觸開關Key控制二路輸出OUTL，OUTH（同步，OUTL輸出低電平有效，OUTH輸出高電平有效），并伴有三路指示燈L1，L2，L3

上電不工作，長按2秒開啟定時，默認15分鐘模式， L1亮，此時短按進入定時45分鐘模式，L1、L2亮，再短按進入常開不定時模式，L1、L2、L3亮，再短按則返回定時15分鐘模式，依次循環（三種模式下OUTL輸出低電平，OUTH輸出高電平），計時過程中觸發有效，切換下一檔。

任何模式下長按2秒關機。

二、電氣參數（VDD=5.0V TA=25℃）

參數	符號	最小值	典型值	最大值	單位	條件
工作電壓	VDD	2.4	3.0	5.0	V
工作電流	IOP		1.6		mA	Fcpu=4MHz@HIRC-8M
靜態電流	ISTB		3		uA	VDD=5V, WDT 開, LVR 關
驅動電流	Iol			30	mA	Vol=0.6V
工作溫度	TA	-10	25	70	℃
儲存溫度	Tstg	-20	25	100	℃

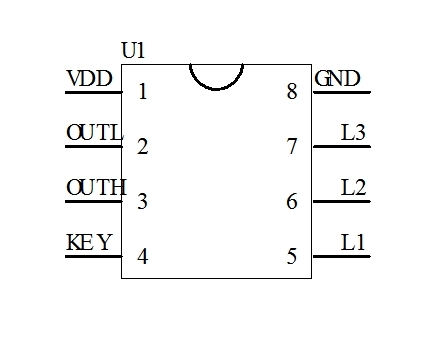

三、封裝腳位圖（SOP-8）

EH220218三檔定時芯片

四、PIN引腳名稱及功能描述

管腳號	符號	功能描述
1	VDD	IC正
2	OUTL	信號輸出，低電平有效
3	OUTH	信號輸出，高電平有效
4	KEY	觸發開關
5	L1	指示燈1輸出，低電平有效
6	L2	指示燈2輸出，低電平有效
7	L3	指示燈3輸出，低電平有效
8	GND	IC負

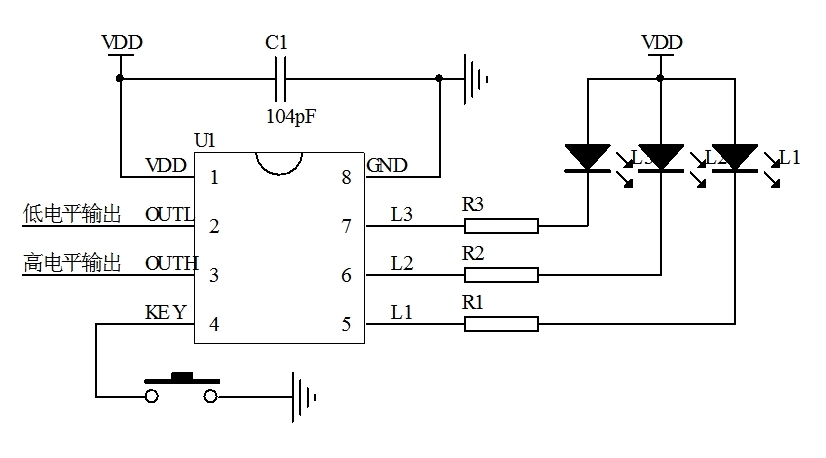

五、電路圖參考

EH220218按鍵切換延時芯片六、封裝尺寸圖（SOP-8）

sop-8

七、版本說明

版本	日期	描述
EC220218-242C-2854	2022/2/24	V01初版
EH220218-194C-2854	2022/7/21	V02(改定時間)
