1476-8425 按鍵調光IC芯片
一、功能說明
輸入電壓5V，USB輸入（USB用180度直插），給1000MA鋰電池充電，充電有指示燈（#3），充電時亮紅燈，充滿亮綠燈。一路燈串輸出，一個按鍵控制，
上電不工作，按一次按鍵，亮度20%。
按二次按鍵，亮度60%。
按三次按鍵，亮度100%。
按四次按鍵，滅。
按鍵循環
二、極限參數
ABSOLUTE MAXIMUM RATING
|
Supply voltage (Vdd)……… - 0.3V ~ 6.0V |
|
Input in voltage (Vin)……… Vss – 0.2V ~ Vdd + 0.2V |
|
Operating ambient temperature (Topr) EC501DS, ……… -20℃ ~ + 85℃ |
|
Storage ambient temperature (Tstor) ………… –40℃ ~ + 125℃ |

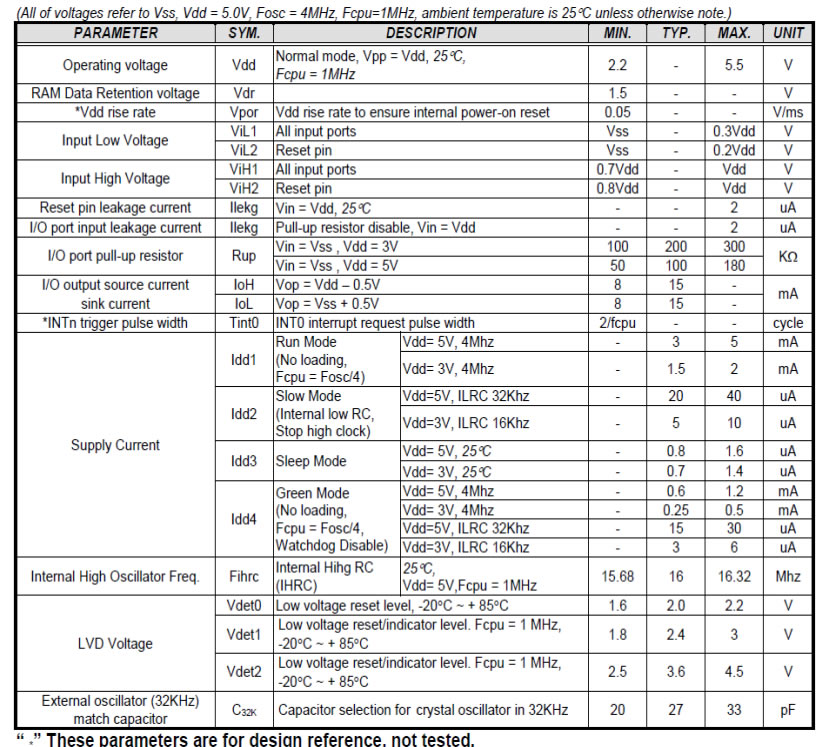

三、 電氣參數：

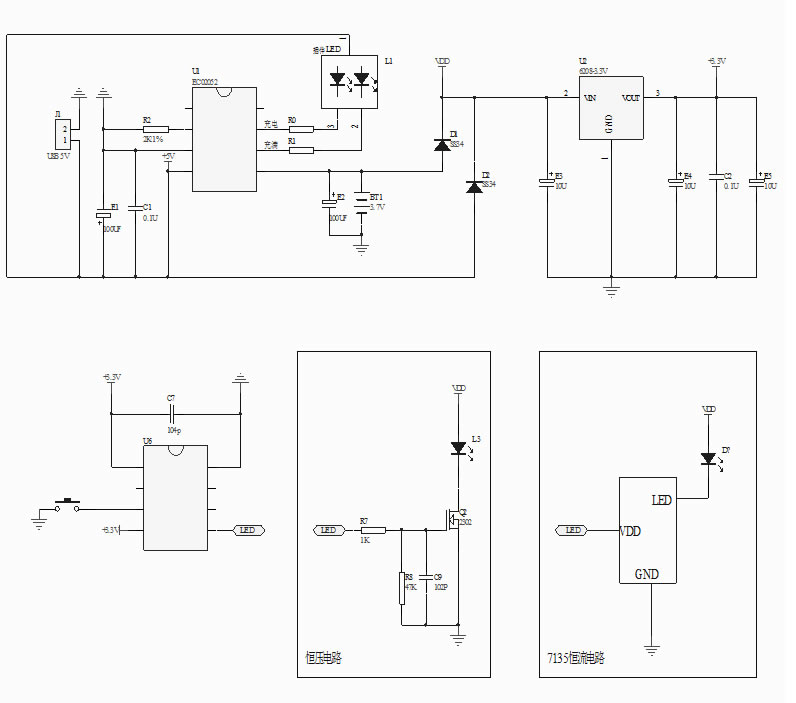

四、 參考電路圖：
