EH211020-9EFA-4EED超低功耗電子開關芯片
專門低功耗設計，待機和工作電流極低，三路按鍵輸入控制兩路電平信號輸出，上電不工作(可選工作）,OUTL為高電平，OUTH為低電平。
KEY1鍵：長按1秒鍵。
長按1秒開機OUTL輸出低電平，OUTH輸出高電平，再長按1秒電平翻轉（關機）。
KEY2鍵：長按2秒鍵
長按2秒開機OUTL輸出低電平，OUTH輸出高電平，再長按1秒電平翻轉（關機）。
KEY3鍵：長按3秒鍵
長按3秒開機OUTL輸出低電平，OUTH輸出高電平，再長按1秒電平翻轉（關機）。
Supply voltage (Vdd)……… - 0.3V ~ 6.0V
Input in voltage (Vin)……… Vss – 0.2V ~ Vdd + 0.2V
Operating ambient temperature (Topr) ………… -20℃ ~ + 85℃
Storage ambient temperature (Tstor) ………… –40℃ ~ + 125℃
三、電氣參數（VDD=3.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.2 |
3.0 |
5.0 |
V |
Fcpu = 1MHz |
|
工作電流 |
IOP |
|
1.5 |
5 |
mA |
Vdd= 3V, 4Mhz |
|
靜態電流 |
ISTB |
|
5 |
10 |
uA |
Vdd=3V, ILRC 16Khz |
|
驅動電流低電平輸出 |
IOL |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VSS+0.5V |
|
驅動電流高電平輸出 |
IOH |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VDD-0.5V |
|
過VDD極限電流 |
IVDDmax |
|
|
50 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作溫度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
儲存溫度 |
Tstg |
-40 |
25 |
125 |
℃ |
|

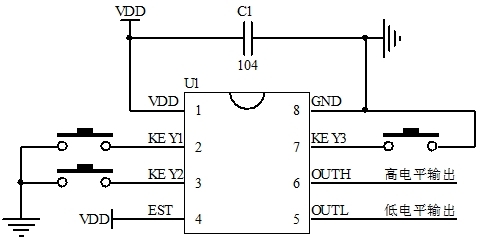

四、封裝腳位圖
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
電源正 |
|
2 |
KEY1 |
長按1秒開關鍵 |
|
3 |
KEY2 |
長按2秒開關鍵 |
|
4 |
EST |
外部上拉VDD |
|
5 |
OUTL |
LED輸出，低電平有效 |
|
6 |
OUTH |
LED輸出，高電平有效 |
|
7 |
KEY3 |
長按3秒開關鍵 |
|
8 |
GND |
電源負 |

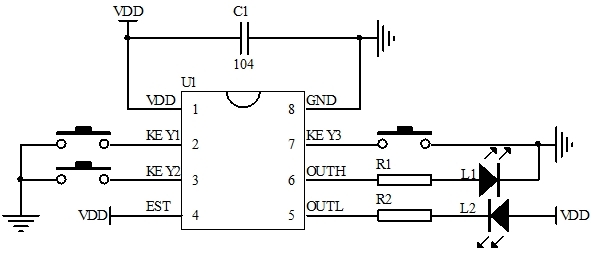

接LED應用圖
七、版本說明
版本
日期
描述
EH211020-9E88-569E
2021/10/22
V01初版
EH211020-9EBD-4A70
2021/11/5
V02升級程序
EH211020-9EFA-4EED
2022/10/19
V03升級程序
|
