LED燈串驅動芯片EC2015-8A42太陽能兩模式燈串芯片 常亮閃爍兩種模式觸發供電方式：DC3.7V 18650電池。三路輸入（光控、電源按鍵自鎖開關、輕觸開關）控制三路輸出：1路太陽能充電指示燈、1路電源開關指示燈、1路負載輸出。 上電工作用按鍵自鎖開關控制電源通斷，初始上電為常亮模式。短按輕觸開關轉換為閃爍模式，再短按返回常亮模式，按鍵依次循環。帶斷電記憶。
EC2015-8A42太陽能兩模式燈串芯片
一．功能說明
供電方式：DC3.7V 18650電池。三路輸入（光控、電源按鍵自鎖開關、輕觸開關）控制三路輸出：1路太陽能充電指示燈、1路電源開關指示燈、1路負載輸出。
上電工作用按鍵自鎖開關控制電源通斷，初始上電為常亮模式。短按輕觸開關轉換為閃爍模式，再短按返回常亮模式，按鍵依次循環。帶斷電記憶。
三路指示燈說明：1路太陽能指示燈，太陽能給電池充電時指示燈亮，無充電時指示燈不亮。1路電源開關指示燈，自鎖開關導通通電時指示燈亮，斷開指示燈滅。
USB充電功能:充電紅燈亮充滿綠燈亮。
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
5.0
V
Temp. = 25 ℃
工作電流
IOP
1
mA
VDD= 3V , MCU run 1 MIPS
靜態電流
ISTB
6
uA
VDD=5.0V
驅動電流低電平輸出
IOL
8
mA
VDD=3V, V OL =0.5V, All I/O port
驅動電流高電平輸出
IOH
-8
mA
VDD=3V, V OH =2.5V, All I/O port
過VDD極限電流
IVDDmax
60
mA
過GND極限電流
IGNDmax
60
mA
工作溫度
TA
-20
25
85
℃
儲存溫度
Tstg
-40
25
125
℃

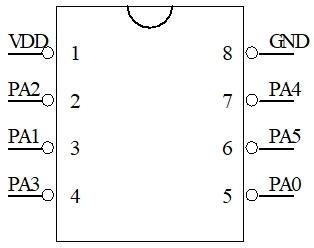

三．封裝腳位圖（SOP-8）
四．PIN引腳說明及功能描述
管腳號
符號
功能描述
1
VDD
電源正
2
PA2
懸空
3
PA1
低電壓檢測
4
PA3
觸發開關
5
PA0
光控輸入
6
PA5
燈串輸出
7
PA4
燈串輸出
8
GND
電源負

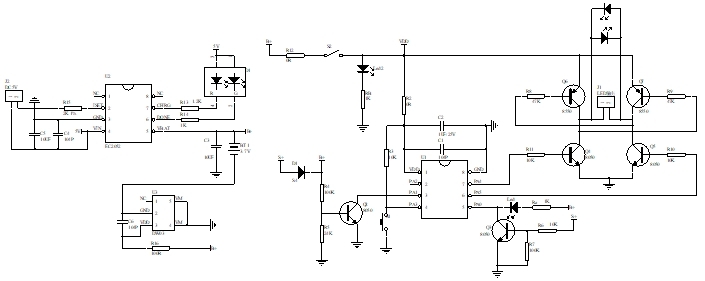

五．電路圖參考
六．封裝尺寸圖（SOP-8）
七．版本說明
版本
日期
描述
EC2015-8A42
2020/11/28
V01初版
|
