ECJ240029-BF8937單按鍵多路控制開關芯片 供電方式：DC 5.0V適配器供電。輕觸按鍵輸入控制三路信號高輸出。上電工作OUT3高電平輸出。 短按一下按鍵：OUT1輸出高電平。 再短按一下按鍵：OUT2輸出高電平。 再短按一下按鍵：OUT1和OUT2交替輸出，交替時間：1秒。
ECJ240029-BF8937單按鍵多路控制開關芯片
一．功能說明
供電方式：DC5.0V適配器供電。輕觸按鍵輸入控制三路信號高輸出。上電工作OUT3高電平輸出。
短按一下按鍵：OUT1輸出高電平。
再短按一下按鍵：OUT2輸出高電平。
再短按一下按鍵：OUT1和OUT2交替輸出，交替時間：1秒。
再短按一下按鍵：OUT3高電平輸出。
KEY按鍵觸發后，如果60S內無按鍵再觸發，OUT1和OUT2輸出低電平，OUT3輸出高電平，即回到上電開機狀態。
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
3.0
5.0
V
工作電流
IOP
0.5
mA
VDD=3.0V，輸出懸空
驅動電流低電平輸出
IOL
13
mA
VDD=3.0V，VOL=1.0V
驅動電流高電平輸出
IOH
11
mA
VDD=3.0V，VOH=2.0V
工作溫度
TA
-10
25
60
℃
儲存溫度
Tstg
-25
25
125
℃

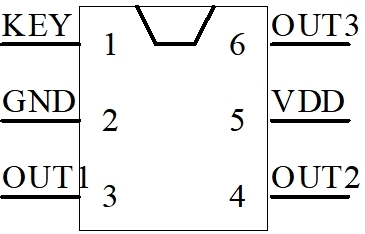

三．封裝腳位圖（SOT23-6）
管腳號
符號
功能描述
1
KEY
開關控制腳，低觸發
2
GND
IC負極
3
OUT1
信號1輸出，高電平有效
4
OUT2
信號2輸出，高電平有效
5
VDD
IC正極
6
OUT3
信號3輸出，高電平有效

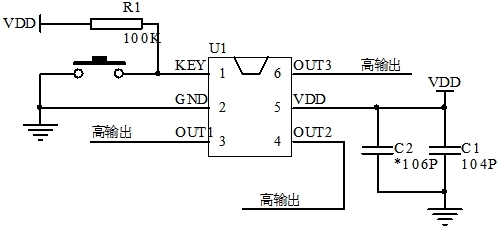

四．電路圖參考：

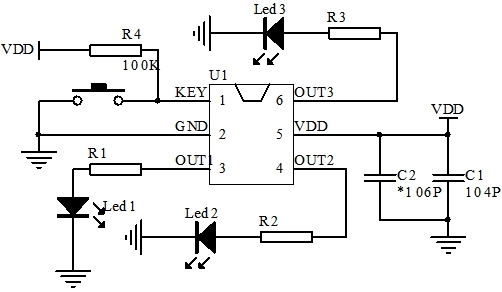

推LED應用圖參考

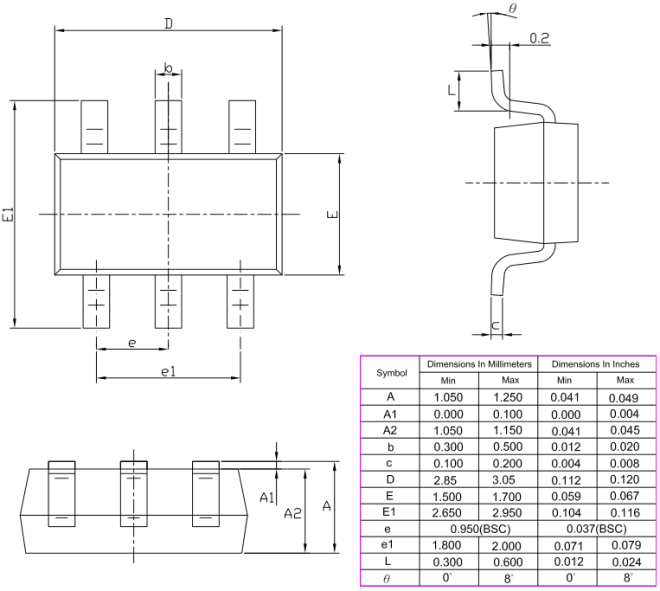

五.封裝尺寸圖：
六．版本說明：
|
版本 |
日期 |
描述 |
|
ECJ240029-BF8937 |
2024/10/15 |
V01初版 |
|
|
|
|
