EC221122-0F0E-27AB短按開關+長按調光芯片+1小時定時功能
一． 功能說明
芯片供電電壓：DC2.4-5V。一路輕觸開關輸入控制，一路LED輸出。
上電不工作，觸發開關ON/OFF功能。觸發下燈亮定時1小時，1小時后自動滅，中途觸發立即燈滅。長按開關無極調光4%-100%，調光不改變定時。帶斷電記憶，只記憶滅前的亮度。
二． 電氣參數（VDD=3.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
5.0
V
工作電流
IOP
500
uA
VDD=3.0V，輸出懸空
靜態電流
ISTB
3
uA
VDD=3.0V
驅動電流
Iol
30
mA
VDD=3.0V，LOV=1.0V
工作溫度
TA
-10
25
70
℃
儲存溫度
Tstg
-20
25
120
℃

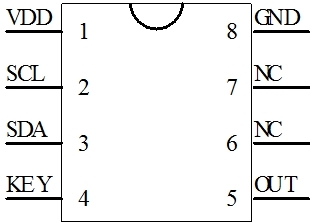

三． 封裝腳位圖（SOP-8）
四．PIN腳功能描述
管腳號
符號
功能描述
1
VDD
電源正
2
SCL
接記憶IC：EC24C02
3
SDA
接記憶IC：EC24C02
4
KEY
觸發開關
5
OUT
LED輸出，高電平有效
6
NC
懸空
7
NC
懸空
8
GND
電源負

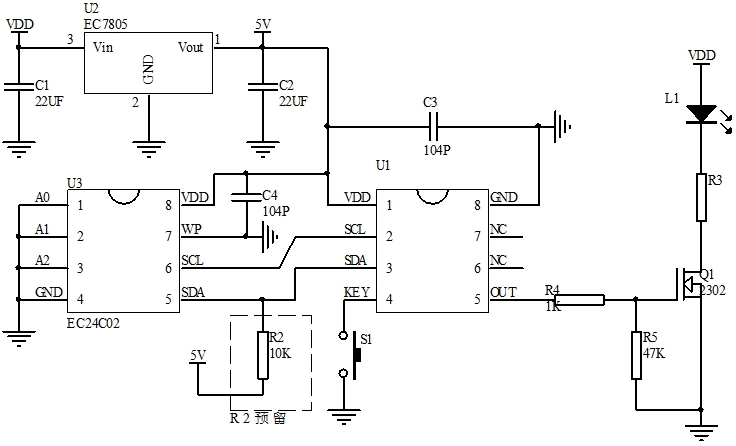

五．電路圖參考
六．封裝尺寸圖（SOP-8）
七．版本說明：
版本
日期
描述
EC210203-3E49-9147
2021/2/24
V01初版
EC210203-2-3F53-9147
2021/7/3
V02改最低亮度為4%
EC220523-34B6-9147
2022/5/28
V03改上電不工作
EC221122-0F0E-27AB
2022/11/25
V04加1小時定時
|
