SOT23-6短按開長按3秒關機芯片ECJ240021 開關控制芯片，工作電壓范圍：DC 2.2-5.0V，按鍵輕觸開關KEY，控制2路OUT1-OUT2同步輸出。 上電不工作OUT1為低電平，OUT2為高電平，短按按鍵OUT1輸出高電平，OUT2輸出低電平，長按按鍵3秒輸出電平翻轉（OUT1輸出低電平，OUT2輸出高電平）。
ECJ240021-2C58A5短按開長按3秒關機芯片
一．功能說明
開關控制芯片，工作電壓范圍：DC2.2-5.0V，按鍵輕觸開關KEY，控制2路OUT1-OUT2同步輸出。
上電不工作OUT1為低電平，OUT2為高電平，短按按鍵OUT1輸出高電平，OUT2輸出低電平，長按按鍵3秒輸出電平翻轉（OUT1輸出低電平，OUT2輸出高電平）。
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
3.0
5.0
V
工作電流
IOP
0.5
mA
VDD=3.0V，輸出懸空
靜態電流
ISTB
5
uA
VDD=3.0V，輸出關閉
驅動電流低電平輸出
IOL
14
mA
VDD=3.0V,VOL=0.7V
驅動電流高電平輸出
IOH
6
mA
VDD=3.0V,VOH=0.7V
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
-10
25
65
℃
儲存溫度
Tstg
-20
25
150
℃

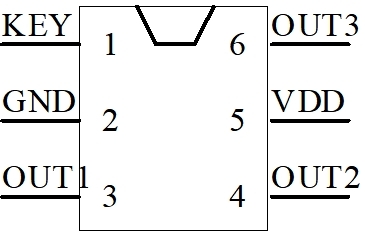

三．封裝腳位圖（SOT23-6）

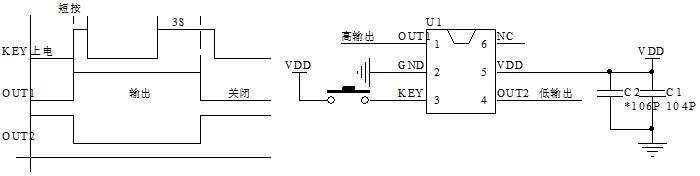

四．電路圖參考：

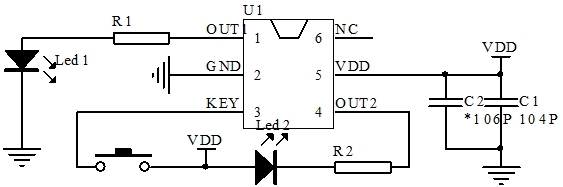

推LED應用圖參考
*C2電容可根據電源實際需要調整或省略
五.封裝尺寸圖：
六．版本說明：
版本
日期
描述
ECJ240021-2C58A5
2024/9/3
V01初版
|
