高低電平輕觸開關芯片 ECJ22136-2386斷電記憶開關機芯片 一．功能說明 一路輸入控制兩路電平信號輸出，一路輸出低電平，一路輸出高電平。上電OUT1為高電平、OUT2為低電平，觸發一下，兩路輸出同步工作OUT1輸出低電平、OUT2輸出高電平，再按一下關。開關功能。有斷電記憶，記憶當前狀態。
ECJ22136-2386斷電記憶開關機芯片
一．功能說明
一路輸入控制兩路電平信號輸出，一路輸出低電平，一路輸出高電平。上電OUT1為高電平、OUT2為低電平，觸發一下，兩路輸出同步工作OUT1輸出低電平、OUT2輸出高電平，再按一下關。開關功能。有斷電記憶，記憶當前狀態。
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.0
3.0
5.0
V
工作電流
IOP
10
uA
VDD=3.0V
靜態電流
ISTB
3
5
uA
VDD=3.0V
驅動電流低電平輸出
IOL
28
mA
VDD=5.0V,VOL=0.5V
驅動電流高電平輸出
IOH
15
mA
VDD=5.0V,VOH=4.5V
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
-40
25
85
℃
儲存溫度
Tstg
-40
25
125
℃

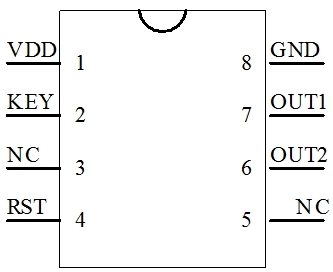

三．封裝腳位圖（SOT23-6）
四．PIN引腳說明及功能描述：
管腳號
符號
功能描述
1
VDD
電源正
2
KEY
開關控制腳
3
NC
懸空
4
RST
外部上拉電阻
5
NC
懸空
6
OUT2
上電低電平，觸發高電平輸出
7
OUT1
上電高電平，觸發低電平輸出
8
GND
電源負

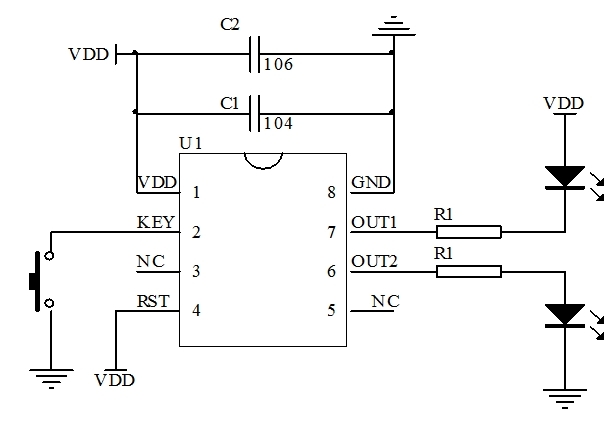

五．參考電路圖
*C2電容可根據電源實際需要調整或省略
六．封裝尺寸圖（SOP-8）
七．版本說明:
版本
日期
描述
ECJ22136-2386
2022/10/29
V01初版
|
