EC012M  單通道觸摸調光IC

一、功能概述

EC012M是一款用于LED燈光亮度調節及開關控制的單通道觸摸芯片。使用該芯片可以實現LED燈光的觸摸開關控制和亮度、色溫調節。具有如下功能特點和優勢：

1、燈光亮度可根據需要隨意調節，選擇范圍寬，操作簡單方便。

2、可在有介質（如玻璃、亞克力、塑料、陶瓷等）隔離保護的情況下實現觸摸功能，安全性高。

3、應用電壓范圍寬，可在2.4~4.5V之間任意選擇。

4、應用電路簡單，外圍器件少，加工方便，成本低。

5、抗電源干擾及手機干擾特性好。EFT可以達到±4KV以上；近距離、多角度手機干擾情況下，觸摸響應靈敏度及可靠性不受影響。

二、功能特性

TI 觸摸輸入對應SO1以及SO2控制輸出。共有四種功能可選，由OPT1/OPT2管腳上電前的

輸入狀態來決定。具體如下：

1）OPT1=1，OPT2=1：觸控調色溫+無級調光（有緩沖）

2）OPT1=1，OPT2=0：觸控三段調光+調色溫（有緩沖）

3）OPT1=0，OPT2=1：觸控調色溫+無級調光（無緩沖）

4）OPT1=0，OPT2=0：觸控三段調光+調色溫（無緩沖）

功能說明：TI觸控輸入，SO1,SO2,LED輸出。

點擊觸摸--觸摸持續時間小于550ms; 長按觸摸--觸摸持續時間大于550ms

1、觸控調色溫+無級調光（有緩沖）

初始上電時，燈為關滅狀態。

每次點擊觸摸，按[SO1+SO2->SO1->SO2->滅]依次循環變化。

長按觸摸，無級調光

點擊觸摸和長按觸摸可以在任何時候隨意使用，相互之間功能不受干擾和限制。

2、觸摸調色溫+調光功能 (無緩沖)

功能同上，色溫變化時沒有緩沖

3、觸摸三段調光+調色溫（有緩沖）

初始上電時，燈為關滅狀態。

每次點擊觸摸，按[高亮度->中亮度->低亮度->滅]依次循環變化。

長按觸摸調色溫；SO1+SO2->SO1->SO2->SO1+SO2 循環。

4、觸摸三段調光+調色溫（無緩沖）

功能同上，色溫變化時沒有緩沖

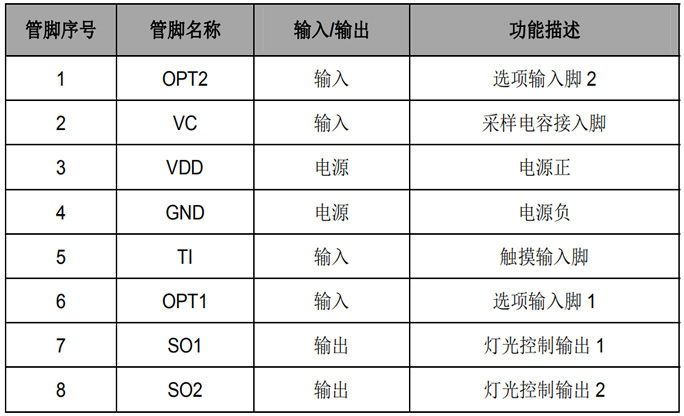

三、封裝及引腳說明

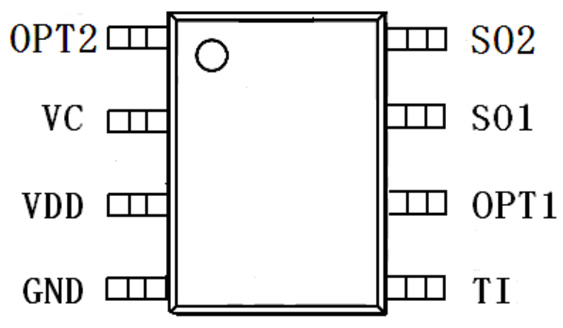

SOP8

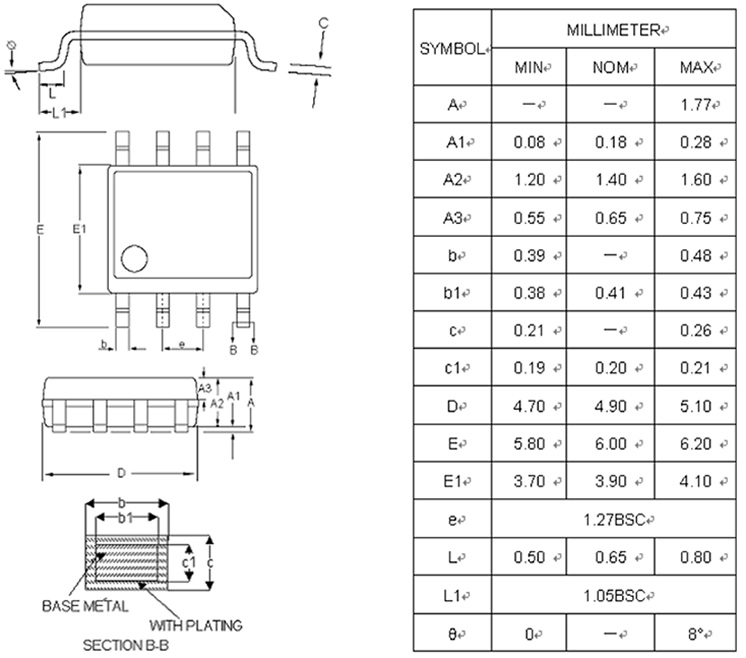

四、封裝尺寸圖

SOP8

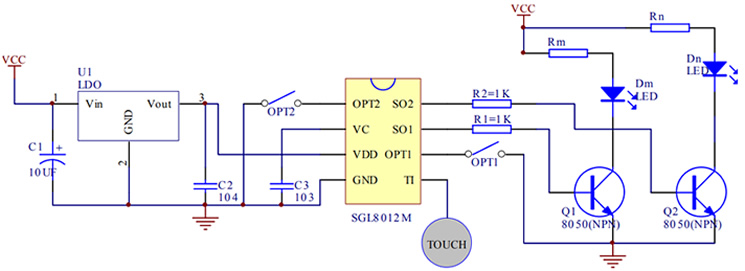

五、應用電路圖

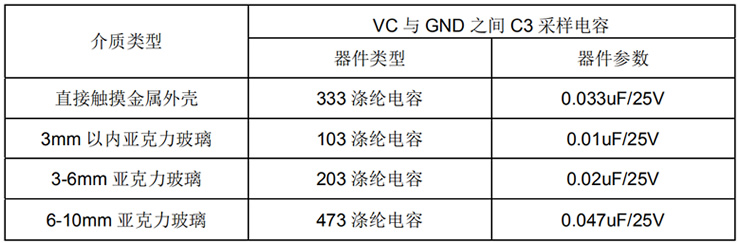

注： 當介質材料及厚度等差異較大時，可通過調整VC與GND之間的C3電容來調節觸摸靈敏度。電容容值越大，靈敏度越高；電容容值越小，靈敏度越低。以下參數數據僅供參考，具體以實際為準。

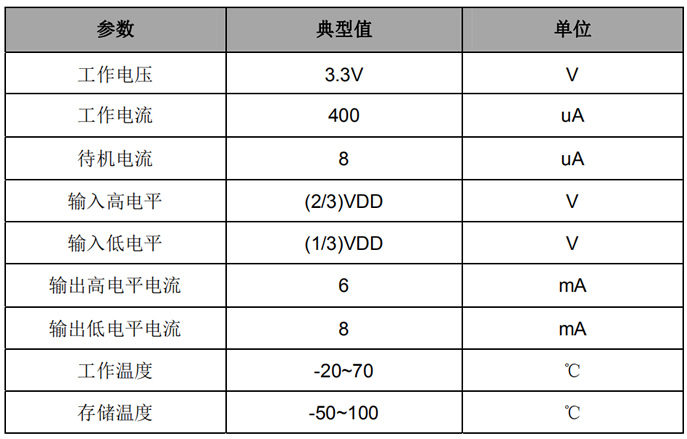

六、電氣參數:
