EC023W單通道直流 LED燈光控制觸摸芯片 觸摸調光IC

一、概述

EC023W是一款用于LED燈光亮度調節及開關控制的單通道觸摸芯片。使用該芯片可以實現

LED 燈光的觸摸開關控制和亮度調節。具有如下功能特點和優勢：

①燈光亮度可根據需要隨意調節，選擇范圍寬，操作簡單方便。

②可在有介質（如玻璃、亞克力、塑料、陶瓷等）隔離保護的情況下實現觸摸功能，安全性高。

③應用電壓范圍寬，可在2.4~5.5V 之間任意選擇。

④應用電路簡單，外圍器件少，加工方便，成本低。

⑤抗電源干擾及手機干擾特性好。EFT 可以達到±2KV 以上；近距離、多角度手機干擾情況下，觸摸響應靈敏度及可靠性不受影響。

二、特性

?1、TI觸摸輸入對應SO以及SO2燈光控制輸出。SO2/OPT2為輸入輸出功能復用管腳，既可以用作調光輸出SO2，也可以用作選項輸入OPT2。共有六種功能可選，由OPT1/OPT2/OPT3管腳上電前的輸入狀態來決定。具體如下：

1）OPT1=1，OPT2=1，OPT3=1：不帶亮度記憶不帶亮度緩沖單輸出LED觸摸無級調光

2）OPT1=1，OPT2=1，OPT3=0：帶亮度記憶不帶亮度緩沖單輸出LED觸摸無級調光

3）OPT1=1，OPT2=0，OPT3=1：不帶亮度記憶不帶亮度緩沖雙輸出LED觸摸無級調光

4）OPT1=1，OPT2=0，OPT3=0：帶亮度記憶不帶亮度緩沖雙輸出 LED 觸摸無級調光

5）OPT1=0，OPT2=0，OPT3=1：LED 三段觸控調光，順序低->中->高->滅

6）OPT1=0，OPT2=0，OPT3=0：LED 三段觸控調光，順序高->中->低->滅

以下為詳細功能說明：

2、不帶亮度記憶不帶亮度緩沖單輸出LED觸摸無級調光功能如下：

①TI 觸控輸入對應SO1一路LED輸出。初始上電時，燈為關滅狀態。

②點擊觸摸（觸摸持續時間小于 550ms）時，可實現燈光的亮滅控制。一次點擊觸摸，燈亮；再一次點擊觸摸，燈滅。如此循環。燈光點亮或關滅時，無亮度緩沖。且燈光點亮的初始亮度固定為最高亮度。

③長按觸摸（觸摸持續時間大于 550ms）時，可實現燈光無級亮度調節。一次長按觸摸，燈光亮度逐漸增加，松開時燈光亮度停在松開時刻對應的亮度，若長按時間超過3秒鐘，則燈光亮度達到最大亮度后不再變化；再一次長按觸摸，燈光亮度逐漸降低，松開時燈光亮度停在松開時刻對應的亮度，若長按時間超過3秒鐘，則燈光亮度達到最小亮度后不再變化。如此循環。

④點擊觸摸和長按觸摸可以在任何時候隨意使用，相互之間功能不受干擾和限制。

3、帶亮度記憶不帶亮度緩沖單輸出LED觸摸無級調光功能是在不帶亮度記憶不帶亮度緩沖單輸出LED觸摸無級調光功能的基礎上增加了亮度記憶功能。即在電源不斷電的情況下，每次點擊觸摸關燈時的亮度會被記憶，下次點擊觸摸開燈時會以此亮度作為初始亮度。在電源掉電的情況下，重新上電后的第一次點擊觸摸開燈，初始亮度固定為最高亮度。

4、不帶亮度記憶不帶亮度緩沖雙輸出LED觸摸無級調光功能是在不帶亮度記憶不帶亮度緩沖單輸出 LED 觸摸無級調光功能基礎上將輸出由一路LED擴展為兩路LED。

①TI 觸摸輸入對應SO1、SO2兩路LED輸出。初始上電時，兩路燈均為關滅狀態。

②第一次點擊觸摸，第一路燈（SO1輸出驅動）亮；第二次點擊觸摸，第一路燈滅，第二路燈（SO2輸出驅動）亮；第三次點擊觸摸，兩路燈都滅。

③當某一路燈亮時，長按觸摸可對此燈亮度進行無級調光。調節方式同上。

④當兩路燈都不亮時，長按觸摸會首先點亮第一路燈，然后再對此路燈進行無級調光。

5、帶亮度記憶不帶亮度緩沖雙輸出LED觸摸無級調光功能是在不帶亮度記憶不帶亮度緩沖雙輸出LED觸摸無級調光功能的基礎上增加了亮度記憶功能。即在不掉電的情況下，每次觸摸關燈或切換到另外一路燈前的亮度會被記憶保存，下次觸摸開燈或切換到此路燈時會以此被記憶的亮度點亮LED。如發生斷電的話，則重新上電后第一次觸摸開燈或第一次切換到此路燈時亮度固定為最高亮度。

6、LED三段觸摸調光功能

①初始上電時，燈為關滅狀態。

②每次點擊觸摸，依OPTION選擇不同，燈光亮度按[低亮度->中亮度->高亮度->滅]依次循環變化，或按[高亮度->中亮度->低亮度->滅]依次循環變化。

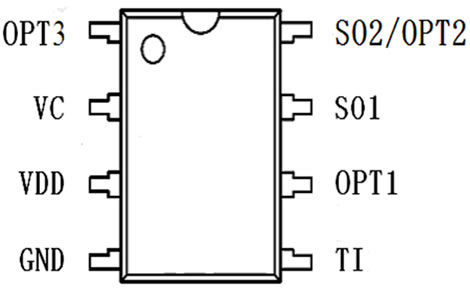

三、封裝及引腳說明

DIP8

SOP8

四、應用電路圖

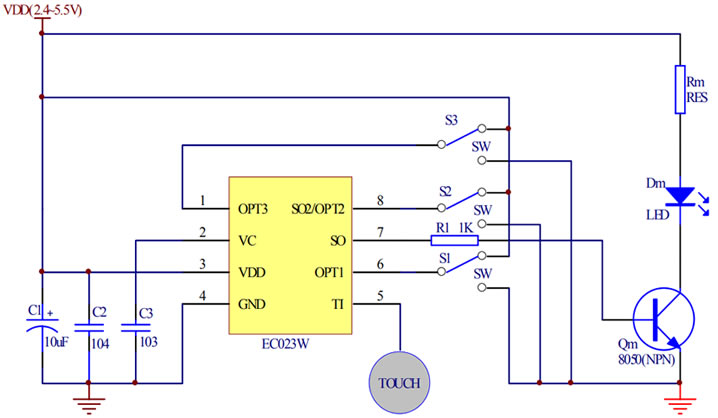

圖1、單輸入單輸出標準應用電路

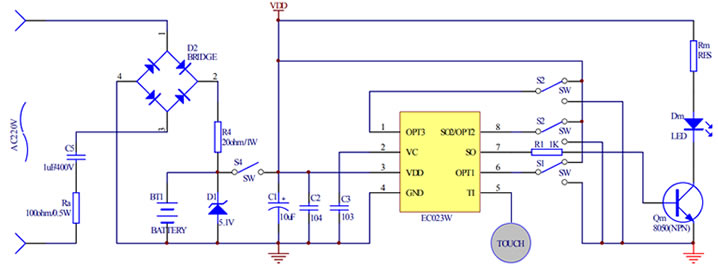

圖2、單輸入單輸出交流充電用可充電電池供電時的應用電路

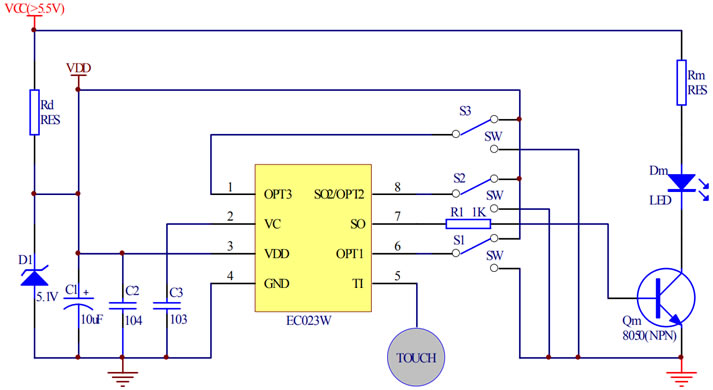

圖3、單輸入單輸出直流高壓供電時的應用電路（必要時可用 78L05 或 LDO 等穩壓器件代替穩壓管）

圖4、單輸入雙輸出標準應用電路

圖5、單輸入雙輸出交流充電用可充電電池供電時的應用電路

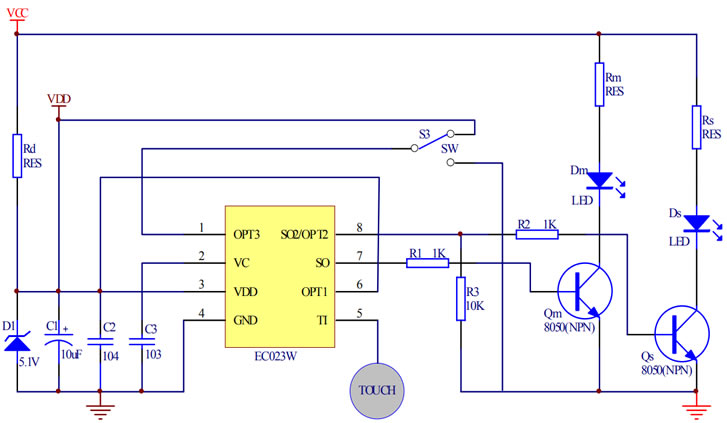

圖6、單輸入雙輸出直流高壓供電時的應用電路（必要時可用 78L05 或 LDO 等穩壓器件代替穩壓管）

注：當介質材料及厚度等差異較大時，可通過調整 VC 與 GND 之間的 C3 電容來調節觸摸靈敏度。電容容值越大，靈敏度越高；電容容值越小，靈敏度越低。以下參數數據僅供參考，具體以實際為準。
