EC03D-V02人體感應小夜燈方案 一、 功能說明： 供電方式：3.7V可充電鋰電池 兩路輸入：1路熱紅外人體感應輸入、1路光控輸入控制一路輸出。
EC03D-V02人體感應小夜燈方案
一、 功能說明：
供電方式：3.7V可充電鋰電池
兩路輸入：1路熱紅外人體感應輸入、1路光控輸入控制一路輸出。
上電工作，LED輸出10S高電平進入待機狀態，在有效距離（3米）內觸發熱紅外人體感應，（7腳懸空）LED輸出25S高電平。一直觸發一直工作，人離開，LED延時25S后熄滅，進入待機狀態
光控功能：白天不工作，晚上工作
輸出時間選擇：
7腳懸空：LED輸出25S
7腳接地：LED輸出30S
二、 電氣參數（VDD=5.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.2 |
3.0 |
5.0 |
V |
Fcpu = 1MHz |
|
工作電流 |
IOP |
|
3 |
5 |
mA |
VDD=5V,4MHZ |
|
靜態電流 |
ISTB |
|
20 |
40 |
uA |
VDD=5.0V |
|
驅動電流低電平輸出 |
IOL |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VSS+0.5V |
|
驅動電流高電平輸出 |
IOH |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VDD-0.5V |
|
過VDD極限電流 |
IVDDmax |
|
|
50 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作溫度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
儲存溫度 |
Tstg |
-20 |
25 |
100 |
℃ |

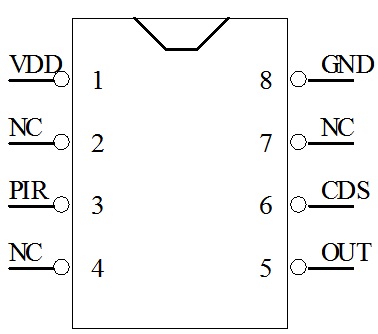

三、 腳位圖（SOP-8）
管腳號
符號
功能描述
1
VDD
電源正
2
NC
懸空
3
PIR
熱紅外輸入
4
NC
懸空
5
OUT
LED輸出，高電平有效
6
CDS
光控輸入
7
NC
懸空
8
GND
電源負

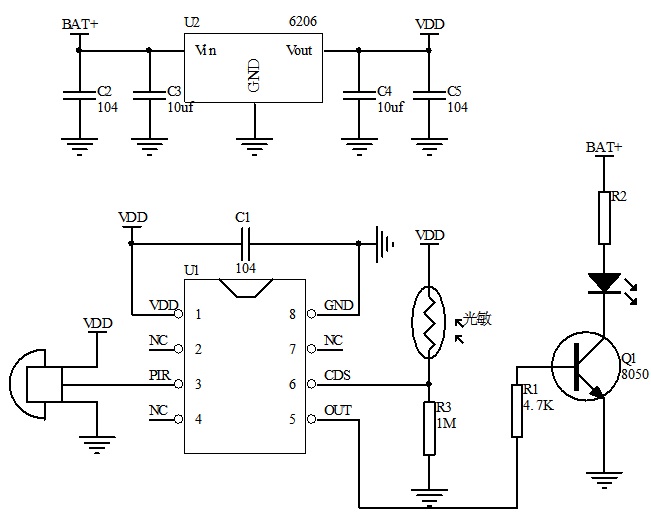

四、 電路圖參考
五、封裝尺寸圖（sop-8）
六、版本說明
版本
日期
描述
EC03D-V2
2019/12/21
V01初版
