EC24026-V03-948767露營警報燈芯片 供電方式：DC5V，兩個輕觸按鍵KEY1、KEY2輸入控制五路輸出：1路聚光燈、1路白燈、1路紅燈、1路藍燈、1路喇叭。上電不工作。 KEY1鍵：短按一下聚光燈亮。再短按一下白燈亮。再短按一下紅藍警示燈交替閃。再短按一下關。長按按鍵聚光燈發出SOS燈光信號，再長按按鍵關閉SOS燈光。
EC24026-V03-948767露營警報燈芯片
一．功能說明
供電方式：DC5V，兩個輕觸按鍵KEY1、KEY2輸入控制五路輸出：1路聚光燈、1路白燈、1路紅燈、1路藍燈、1路喇叭。上電不工作。
KEY1鍵：短按一下聚光燈亮。再短按一下白燈亮。再短按一下紅藍警示燈交替閃。再短按一下關。長按按鍵聚光燈發出SOS燈光信號，再長按按鍵關閉SOS燈光。
KEY2鍵：短按一下警報聲輸出，再短按一下關閉警報聲，依次循環。
二．電氣參數（VDD=3.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.0
3.0
5.0
V
工作電流
IOP
3
mA
VDD=3.0V，輸出懸空
靜態電流
ISTB
5
uA
VDD=3.0V，輸出關閉
驅動電流低電平輸出
IOL
20
mA
VDD=3.0V，VOL=2.5V
驅動電流高電平輸出
IOH
22
mA
VDD=3.0V，VOH=2.2V
工作溫度
TA
0
25
70
℃
儲存溫度
Tstg
-25
25
85
℃

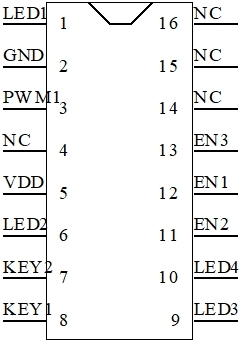

三．封裝腳位圖（SOP-16）
|
管腳號 |
符號 |
功能描述 |
|
1 |
LED1 |
藍燈輸出，高電平有效 |
|
2 |
GND |
IC負極 |
|
3 |
PWM1 |
喇叭 |
|
4 |
NC |
懸空 |
|
5 |
VDD |
IC正極 |
|
6 |
LED2 |
白燈輸出，高電平有效 |
|
7 |
KEY2 |
觸發按鍵2，低觸發 |
|
8 |
KEY1 |
觸發按鍵1，低觸發 |
|
9 |
LED3 |
紅燈輸出，高電平有效 |
|
10 |
LED4 |
聚光燈輸出，高電平有效 |
|
11 |
EN2 |
聚光燈使能腳（預留） |
|
12 |
EN1 |
白燈使能腳（預留） |
|
13 |
EN3 |
IC總使能，高開低關 |
|
14 |
NC |
懸空 |
|
15 |
NC |
懸空 |
|
16 |
NC |
懸空 |
五．封裝尺寸圖（SOP-16）
六．版本說明
版本
日期
描述
EC24026-V03-948767
2024/3/12
V01初版
|
