EC75XX 40v,150mA 低壓差線性調節器

一．功能說明：

EC75XX系列是低壓差（LDO）線性電壓調節器，具有高輸入、低壓差、超低 工作電流及小型化包裝的特點。EC75XX的靜態電流低至3.5uA，非常適合電池供電的設備。

在3.5v到40v的輸入電壓范圍內及0~150mA的負載條件下，EC75XX的穩定 性要求很容易通過各種類型的輸出電容來 達到，包括小陶瓷電容。EC75XX提供各 種標準的輸出電壓選擇，比如2.5v，3v，3.3v和5v。

EC75XX采用SOT23-3和SOT89-3封裝。

3.5uA靜態電流

±2%輸出精度

150mA輸出電流

3.5v到40v輸入電壓范圍

低壓差：0.35v @10mA/VCC5v；0.5v @10mA/VCC 3.5v

固定輸出電壓：2.5v，3v，3.3v，5v

輸出穩定：陶瓷電容或鉭電容

電流限流保護

過溫保護

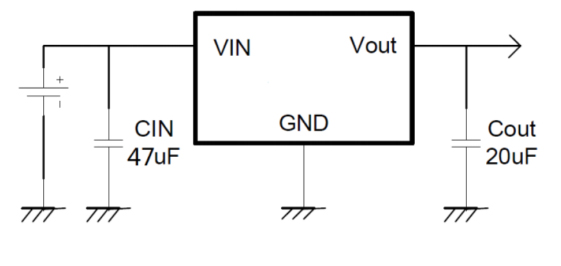

特別注意:當輸入電壓超過12V時，由于使用陶瓷輸入電容上電尖峰嚴重，

必須采用電解電容或者鉭電容作為輸入電容

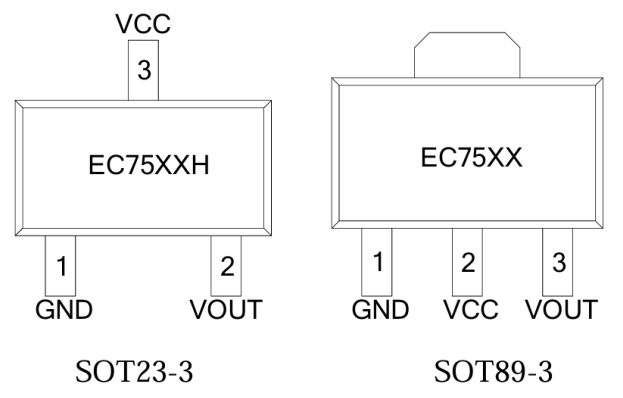

三．封裝腳位圖

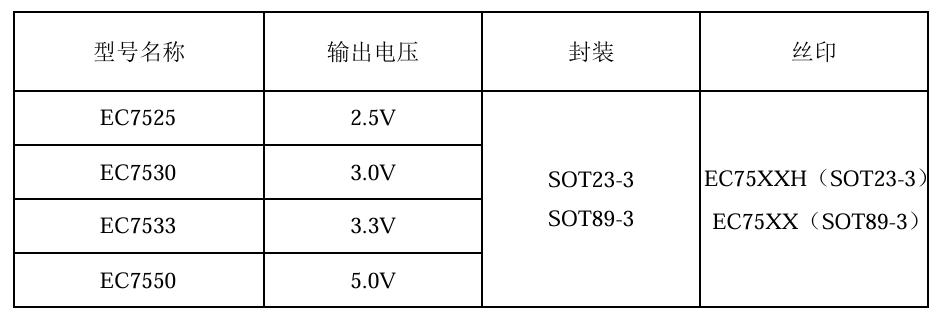

四．型號選擇
