EC853開關芯片/12V-24V電子開關芯片 一．功能說明 供電范圍DC3.5V--24V。輕觸按鍵控制LED低電平輸出。 上電不工作，OUT輸出高阻態LED不亮。按鍵對地觸發后，OUT輸出低電平LED亮。按鍵再次觸發OUT翻轉為高阻態LED滅，依次循環。
EC853開關芯片
一、功能及應用
供電范圍DC3.5--24V。輕觸按鍵控制LED低電平輸出。
上電不工作，OUT輸出高阻態LED不亮。按鍵對地觸發后，OUT輸出低電平LED亮。按鍵再次觸發OUT翻轉為高阻態LED滅，依次循環。
二、電氣性能 (VDD=3.0V，Ta=25℃)
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
3.5
5.0
24
V
VDD=5.0V
工作電流
IOP
0.1
mA
VDD=5.0V，輸出懸空
靜態電流
ISTB
4.7
uA
VDD=5.0V
VDD=12V
工作電流
IOP
0.1
mA
VDD=12V，輸出懸空
靜態電流
ISTB
5.7
uA
VDD=12V
VDD=24V
工作電流
IOP
0.1
mA
VDD=24V，輸出懸空
靜態電流
ISTB
6.5
uA
VDD=24V
驅動電流
Iol
10
mA
VDD=24V,Vol=0.6V
工作溫度
TA
-10
25
70
℃
儲存溫度
Tstg
-20
25
100
℃
三、封裝腳位圖（SOT23-6）
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
IC正極 |
|
2 |
VP |
3.3V特定電壓輸出 |
|
3 |
KEY |
按鍵開關 |
|
4 |
OUT |
信號輸出，低電平有效 |
|
5 |
GND |
IC負極 |
|
6 |
NC |
懸空 |

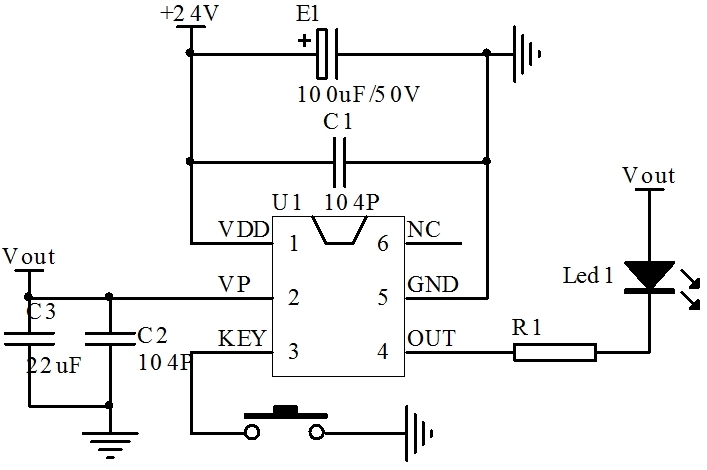

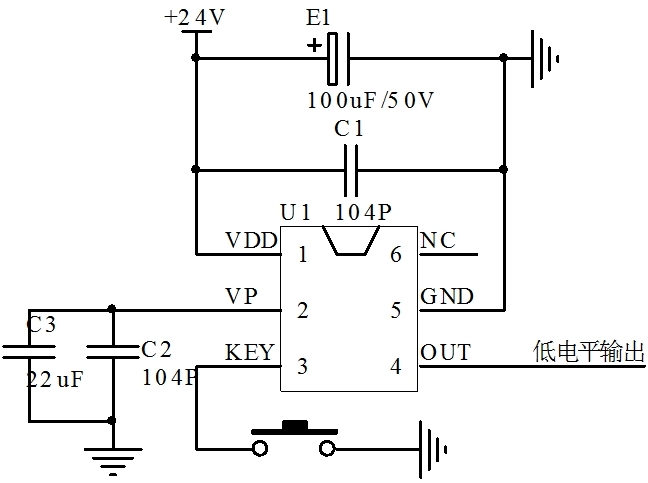

推LED應用圖參考
五、封裝尺寸圖（SOT23-6）
六、版本說明：
版本
日期
描述
EC853
2022/12/6
V01初版
|
