遙控七彩壁燈IC方案 ECJ22149-0BC5EE 觸摸+遙控UV壁燈芯片 上電不工作，3個觸摸按鍵控制5路輸出，可調色溫、亮度、顏色，外加紅外遙控功能 觸摸按鍵K1：短按K1開/關燈，上電第一次開啟LED，默認W（冷白）輸出30%，C（暖白）輸出70%，長按3秒以上燈閃爍提示復位成功，回到初始上電默認顏色、亮度設定狀態 觸摸按鍵K2：短按切換B白光顏色，共5種色溫，循環，長按無極調光（10%-100%） 觸摸按鍵K3：短按切換R,G，B混光顏色，共7種，循環
ECJ22149-0BC5EE 觸摸+遙控UV壁燈芯片
一、功能說明
上電不工作，3個觸摸按鍵控制5路輸出，可調色溫、亮度、顏色，外加紅外遙控功能
觸摸按鍵K1：短按K1開/關燈，上電第一次開啟LED，默認W（冷白）輸出30%，C（暖白）輸出70%，長按3秒以上燈閃爍提示復位成功，回到初始上電默認顏色、亮度設定狀態
觸摸按鍵K2：短按切換B白光顏色，共5種色溫，循環，長按無極調光（10%-100%）
觸摸按鍵K3：短按切換R,G，B混光顏色，共7種，循環
有不斷電亮度、顏色記憶功能。
Type-c充電指示及低電量提示功能，充電亮黃色，充滿亮綠色，電量低于10%亮紅燈；
Type-c充電時，C和W兩路輸出最高占空比100%，不充電時占空比限制為最高65%；

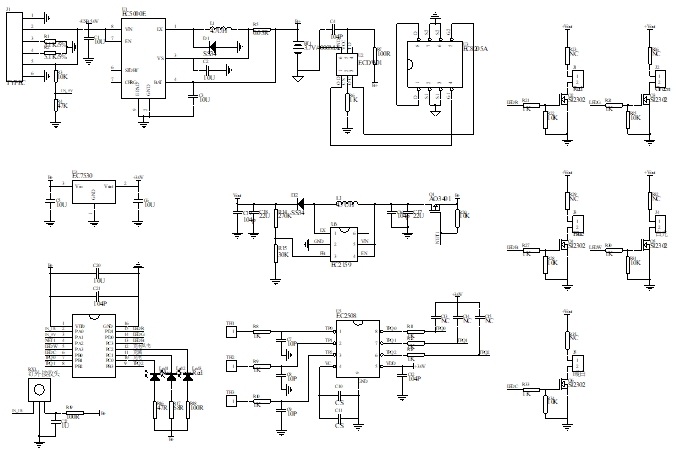

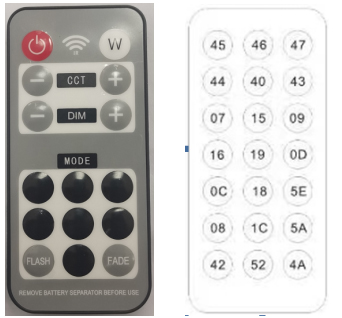

遙控器碼值及功能（用戶碼OOFF）
開關鍵：開/關功能，有亮度、模式記憶功能，長按3S以上，燈復位到初始AUTO狀態，燈閃爍一下提示復位成功
W鍵：無功能（產品無此鍵）
色溫鍵：短按減或加調色溫，長按無極調色溫
亮度鍵：短按減或加調亮度，長按無極調亮度
FLSH鍵：七彩跳變
FADE鍵：七彩漸變
其它顏色鍵：單色切換（紅、橙、黃、綠、青、藍、紫）
二、電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
3.0
5.0
V
工作電流
IOP
2
mA
VDD=3.0，所有負載懸空
靜態電流
ISTB
10
uA
VDD=3.0V
驅動電流低電平輸出
IOL
14
mA
VDD=5.0V,VOL=0.7V
驅動電流高電平輸出
IOH
6
mA
VDD=5.0V,VOH=VDD-0.7
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
-10
25
70
℃
儲存溫度
Tstg
-20
25
100
℃

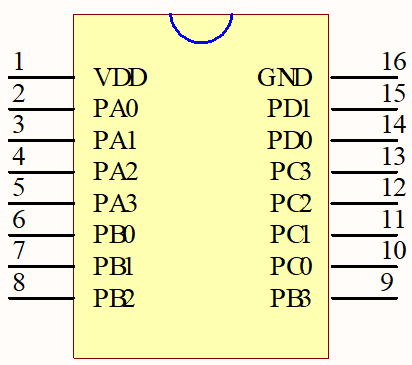

三、封裝腳位圖（SOP-16）
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
IC正極 |
|
2 |
PA0 |
紅外信號輸入 |
|
3 |
PA1 |
5V檢測 |
|
4 |
PA2 |
輸出腳，低有效 |
|
5 |
PA3 |
冷白輸出、高有效 |
|
6 |
PB0 |
暖白輸出、高有效 |
|
7 |
PB1 |
按鍵1輸入，低有效 |
|
8 |
PB2 |
按鍵2輸入，低有效 |
|
9 |
PB3 |
按鍵3輸入，低有效 |
|
10 |
PC0 |
充電指示燈（混色）、低有效 |
|
11 |
PC1 |
充滿指示燈、低有效 |
|
12 |
PC2 |
充電(混色)+低電指示、低有效 |
|
13 |
PC3 |
藍燈輸出、高有效 |
|
14 |
PD0 |
綠燈輸出，高有效 |
|
15 |
PD1 |
紅燈輸出、高有效 |
|
16 |
GND |
IC負極 |
五、封裝尺寸圖：
六．版本說明：
版本
日期
描述
ECJ22149-0BA57D
2023/03/07
V01版
ECJ22149-0BC5EE
2023/05/19
V02版
|
