EH2918B-A9EC長按開關機芯片

一.功能說明

EH2918B為工業級長按開關機芯片，芯片采用超低功耗；封裝為SOT23-6小封裝

兩按鍵（KEY1、KEY2）輸入控制，兩路信號同步輸出，上電OUTL輸出高電平、OUTH輸出低電平。

KEY1鍵：長按1秒開機，OUTL低電平輸出、OUTH高電平輸出，再長按5秒關機，OUTL低電平翻轉為高電平、OUTH高電平翻轉為低電平，依次循環。

KEY2鍵：長按3秒開機，OUTL低電平輸出、OUTH高電平輸出，再長按5秒關機，OUTL低電平翻轉為高電平、OUTH高電平翻轉為低電平，依次循環。

多應用于手持儀器，醫療設備；機器人等工業級產品上面；

Absolute Maximum Ratings

Voltage applied at VDD to VSS .........................................................- 0.3V to 6.0V

Voltage applied at any pin to VSS......................................................- 0.3V to VDD+0.3V

Operating ambient temperature.....................................................-40°C to 85°C

Storage ambient temperature ........................................................ -40°C to 125°C

三．電氣參數

工作電壓：2.4V-5.0V；

工作電流：5uA；

靜態電流：5uA；

驅動電流低電平輸出：14mA；

驅動電流高電平輸出：6mA；

過VDD極限電流：50mA；

過GND極限電流：6mA；

工作溫度：-40攝氏度-+85攝氏度；

儲存溫度：-40攝氏度-+125攝氏度；

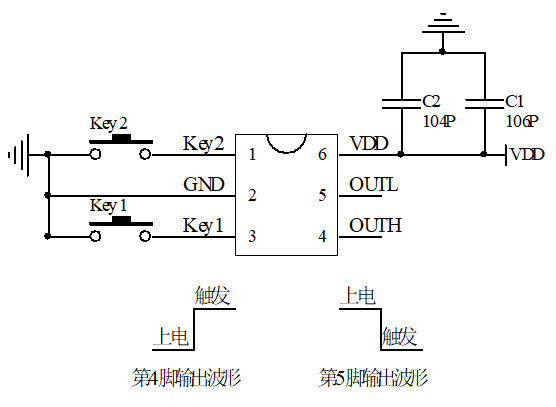

*C2電容可根據電源實際需要調整或省略

五．封裝尺寸圖

六．版本說明：
