: EH2A09 HUB開關芯片

EH2A09-3214-EBD7 HUB電子開關芯片；?供電方式：DC3V紐扣電池。輕觸按鍵輸入，兩路信號輸出：1路高、1路低。上電不工作，OUTH為低電平、OUTL為高電平。 KEY鍵：閉合，OUTH輸出高電平、OUTL輸出低電平。 KEY鍵：斷開，信號翻轉OUTH為低電平、OUTL為高電平。

全國服務熱線：0755-29100085

產品詳情

EH2A09-3214-EBD7 HUB開關芯片

一．功能說明

EH2A09-3214-EBD7 HUB電子開關芯片；供電方式：DC3V紐扣電池。輕觸按鍵輸入，兩路信號輸出：1路高、1路低。上電不工作，OUTH為低電平、OUTL為高電平。

KEY鍵：閉合，OUTH輸出高電平、OUTL輸出低電平。

KEY鍵：斷開，信號翻轉OUTH為低電平、OUTL為高電平。

二．電氣參數（VDD=3.0V TA=25℃）

參數	符號	最小值	典型值	最大值	單位	條件
工作電壓	VDD	2.4	3.0	5.0	V
工作電流	IOP		5		uA	VDD=3.0V，輸出懸空
靜態電流	ISTB		5		uA	VDD=3.0V，輸出關閉
驅動電流	Iol			30	mA	VDD=3.0V，Vol=0.6V
工作溫度	TA	-10	25	60	℃
儲存溫度	Tstg	-20	25	100	℃

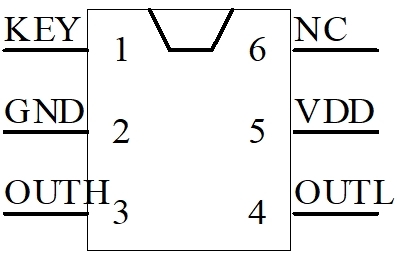

三．封裝腳位圖（SOT23-6）

HUB開關芯片

管腳號	符號	功能描述
1	KEY	按鍵控制腳
2	GND	IC負極
3	OUTH	信號輸出，高電平有效
4	OUTL	信號輸出，低電平有效
5	VDD	IC正極
6	NC	懸空

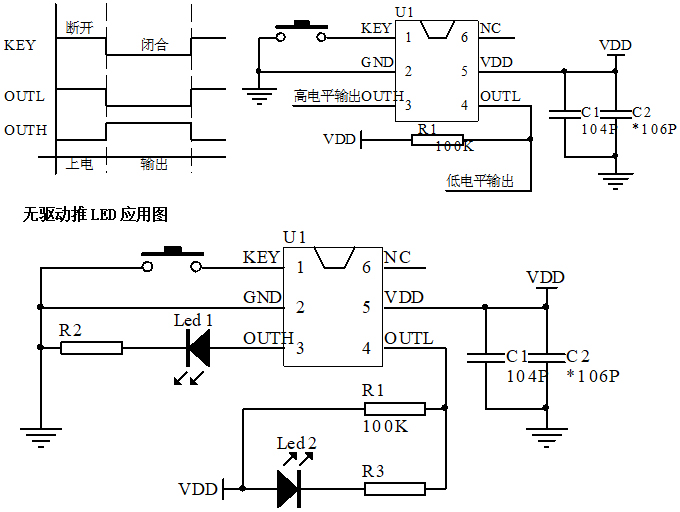

四．參考電路圖

電子開關芯片電路圖

五．封裝尺寸圖（SOT23-6）

SOT23-6封裝尺寸圖

六．版本說明

版本	日期	描述
EH2A09-3214-EBD7	2023/4/12	V01初版
