6腳開關電源管理芯片EH3905-A6A6短按開機長按關芯片 一.功能說明 兩按鍵（KEY1、KEY2）輸入控制，兩路信號同步輸出，上電OUTL輸出高電平、OUTH輸出低電平 KEY1鍵：長按1秒開機，OUTL低電平輸出、OUTH高電平輸出，再長按1秒關機，OUTL低電平翻轉為高電平、OUTH高電平翻轉為低電平，依次循環。 KEY2鍵：長按1秒開機，OUTL低電平輸出、OUTH高電平輸出，再長按3秒關機，OUTL低電平翻轉為高電平、OUTH高電平翻轉為低電平，依次循環。
EH3905-A6A6短按開機長按關芯片
一.功能說明
兩按鍵（KEY1、KEY2）輸入控制，兩路信號同步輸出，上電OUTL輸出高電平、OUTH輸出低電平
KEY1鍵：長按1秒開機，OUTL低電平輸出、OUTH高電平輸出，再長按1秒關機，OUTL低電平翻轉為高電平、OUTH高電平翻轉為低電平，依次循環。
KEY2鍵：長按1秒開機，OUTL低電平輸出、OUTH高電平輸出，再長按3秒關機，OUTL低電平翻轉為高電平、OUTH高電平翻轉為低電平，依次循環。
二．極限參數
Absolute Maximum Ratings
Voltage applied at VDD to VSS .........................................................................................- 0.3V to 6.0V
Voltage applied at any pin to VSS............................................................................- 0.3V to VDD+0.3V
Operating ambient temperature.......................................................................................-40°C to 85°C
Storage ambient temperature ....................................................................................... -40°C to 125°C
三．電氣參數
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
5.0
V
工作電流
IOP
5
uA
VDD=3.0V@輸出懸空
靜態電流
ISTB
5
uA
VDD=3.0V
驅動電流低電平輸出
IOL
14
mA
VDD=5.0V,VOL=0.7V
驅動電流高電平輸出
IOH
6
mA
VDD=5.0V,VOH=VDD-0.7
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
-40
25
80
℃
儲存溫度
Tstg
-55
25
90
℃

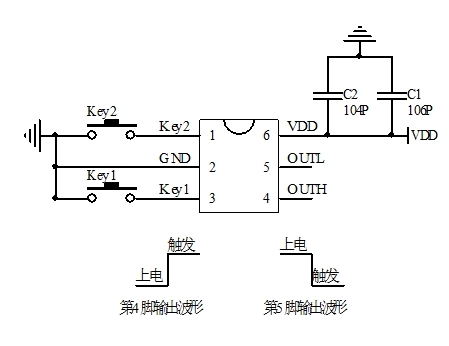

四．封裝腳位圖
|
管腳號 |
符號 |
功能描述 |
|
1 |
KEY2 |
觸發開關2 |
|
2 |
GND |
IC負極 |
|
3 |
KEY1 |
觸發開關1 |
|
4 |
OUTH |
信號輸出，高電平有效 |
|
5 |
OUTL |
信號輸出，低電平有效 |
|
6 |
VDD |
IC正極 |

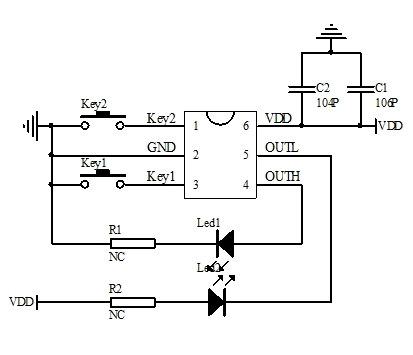

主控推LED應用圖參考
*C2電容可根據電源實際需要調整或省略
六．封裝尺寸圖
七．版本說明：
版本
日期
描述
EH2806-A234
2022/8/29
V01初版
EH2927-A5C4
2022/9/28
V02初版短按開機
EH3905-A6A6
2023/09/26
V03改開關機時間
|
