觸摸調光芯片；EH4A05-2B24-7EFE 單雙色觸摸調光芯片 上電不工作， 單個觸摸TH1按鍵控制2路Led工作(一路冷白L1，一路暖白L2） 2種工作模式，通過第3腳(OPT)接地或懸空選擇單路或兩路Led工作
EH4A05-2B24-7EFE 單雙色觸摸調光芯片
一、功能說明
上電不工作， 單個觸摸TH1按鍵控制2路Led工作(一路冷白L1，一路暖白L2）；
2種工作模式，通過第3腳(OPT)接地或懸空選擇單路或兩路Led工作；
OPT懸空：
單路Led工作模式，短按觸摸按鍵TH1依次為：L1亮，L1滅,依次循環，長按無極調光
有不斷電記憶功能
OPT接地：
兩路Led工作模式，5秒內短按觸摸按鍵TH1依次為：L1亮，L2亮，L1+L2同時亮，滅，依次循環，長按無極調光
亮燈情況下，超過5秒短按觸摸按鍵TH1直接關閉，再次短按TH1開啟Led，記憶關閉前的亮度和色溫。
二、電氣參數（VDD=5.0V TA=25℃）工作電壓：2.2V-5.5V;
工作電流：0.5 mA;
靜態電流：10uA；
驅動電流低電平輸出：15mA；
驅動電路高電平輸出：12mA;
工作溫度：-20攝氏度-+70攝氏度；
儲存溫度：-20攝氏度-+125攝氏度；

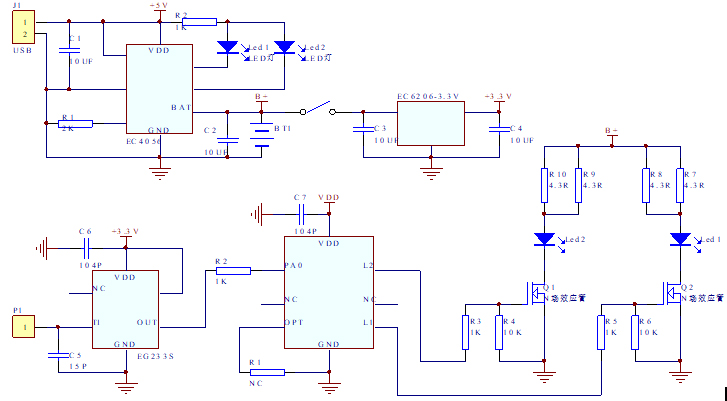

三、電路參考圖
四、封裝尺寸圖（SOP-8）
七、版本說明：
版本
日期
描述
EH4A05-2B24-7EFE
2024/10/29
V01初版
|
