EH5603-A5E4長按開機短按關機芯片

一．功能說明：

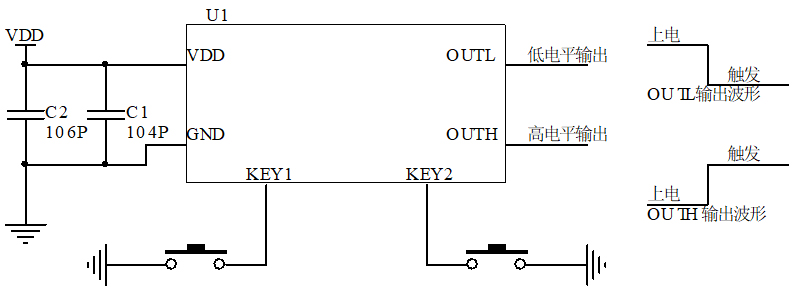

兩按鍵（KEY1、KEY2）輸入控制，兩路信號同步輸出，上電OUTL輸出高電平、OUTH輸出低電平；

KEY1鍵：長按1.0秒開機，OUTL低電平輸出、OUTH高電平輸出，再短按0.1秒關機，OUTL低電平翻轉為高電平、OUTH高電平翻轉為低電平，依次循環。

KEY2鍵：長按3秒開機，OUTL低電平輸出、OUTH高電平輸出，再短按0.1秒關機，OUTL低電平翻轉為高電平、OUTH高電平翻轉為低電平，依次循環。

二．極限參數：

Absolute Maximum Ratings

Voltage applied at VDD to VSS ...................- 0.3V to 6.0V

Voltage applied at any pin to VSS...............- 0.3V to VDD+0.3V

Operating ambient temperature.................... -40°C to 85°C

Storage ambient temperature ...................... -40°C to 125°C

三．電氣參數（VDD=5.0V TA=25℃）

工作電壓：2.4V-5.0V;

工作電流：3uA；

靜態電流：3uA；

驅動電流低電平輸出：14mA；

驅動電流高電平輸出：6mA；

過VDD極限電流：50 mA；

過GND極限電流：50 mA；

工作溫度：-40攝氏度-+85攝氏度；

儲存溫度：-40攝氏度-+125攝氏度；

五．封裝尺寸圖（SOT23-6）

 六．版本說明
