ET8042是一款電容式觸摸控制ASIC，支持雙通道觸摸輸入和雙路同步開關輸出，可引腳配置同步輸出的有效電平。ET8042實現觸摸同步開關控制。適用于霧化器、車載用品、電子玩具、消費類電子產品等領域，具有低功耗、高抗干擾、寬工作電壓范圍、高穿透力的突出優勢。
ET8042 雙觸控雙輸出觸摸IC
一、產品概述：
ET8042是一款電容式觸摸控制ASIC，支持雙通道觸摸輸入和雙路同步開關輸出，可引腳配置同步輸出的有效電平。ET8042實現觸摸同步開關控制。適用于霧化器、車載用品、電子玩具、消費類電子產品等領域，具有低功耗、高抗干擾、寬工作電壓范圍、高穿透力的突出優勢。
二、主要特性：
工作電壓范圍：2.4~5.5V；
待機電流約5uA@VDD=5V&CMOD=10nF；
雙通道觸摸輸入；
雙路同步開關輸出，可引腳配置同步輸出的有效電平；
采用電荷分享方式實現觸摸；
內置穩壓源、上電復位和低壓復位等硬件模塊；
內置實時環境自適應、高效數字濾波等軟件算法；
HBM ESD優于5KV；
三、功能介紹：
SO1 與SO2 在上電后的初始輸出狀態由上電前AHLB的輸入狀態決定。
AHLB管腳接VDD（高電平）上電，上電后SO1 與SO2 輸出高電平；
AHLB管腳接GND（低電平）上電，上電后SO1 與SO2 輸出低電平。
TCH1 觸摸輸入對應SO1 邏輯輸出，TCH2觸摸輸入對應SO2邏輯輸出。
按住TCH1或TCH2，對應SO1或SO2的輸出狀態翻轉，松開后回復初始狀態，實現同步開關。

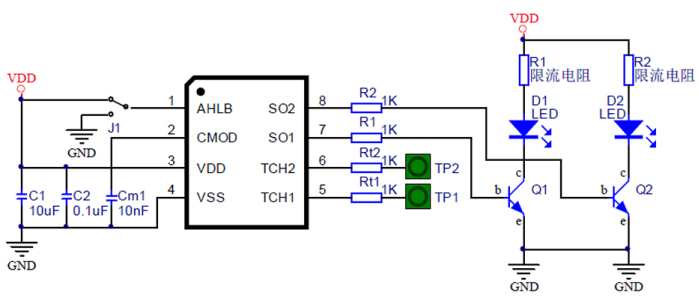

四、電路圖參考：
注意：
當介質材料及厚度等差異較大時，可通過調整CMOD與GND之間的Cm電容來調節觸摸靈敏度。
電容容值越大，靈敏度越高；電容容值越小，靈敏度越低。以下數據僅供參考，具體以實際為準。
五、封裝尺寸圖：
|
