EC191220-0BCF-9FE7警示燈芯片 一． 功能說明 供電方式：3.7v鋰電 一路觸發輸入，三路LED輸出，紅藍燈交替頻閃功能（紅，藍燈各8顆）、照明功能）（手電筒燈） 上電不工作，觸發按鍵長按2秒開關機，開機默認紅藍燈交替快閃 短按一下，紅藍燈交替慢閃； 再短按一下，紅藍燈交替爆閃3次； 警示燈芯片，紅藍雙閃肩燈芯片，LED爆閃信號燈肩燈指示燈芯片，夜跑夜行騎行尾燈芯片，鞋燈閃燈IC芯片方案開發
一．功能說明
供電方式：3.7v鋰電
一路觸發輸入，三路LED輸出，
紅藍燈交替頻閃功能（紅，藍燈各8顆）、照明功能）（手電筒燈）
上電不工作，觸發按鍵長按2秒開關機，開機默認紅藍燈交替快閃
短按一下，紅藍燈交替慢閃；
再短按一下，紅藍燈交替爆閃3次；
再短按一下，紅藍燈交替爆閃6次；
再短按，LED手電筒照明燈常亮；
再短按回到初始狀態，紅藍燈快閃,依次循環.
充電管理功能：電池電壓3.7V；充電時紅燈亮，充滿綠燈亮。
最大充電電流為500mAH。
二．電氣參數（VDD=3.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
600 |
|
uA |
Fcpu=227.5KHz@HIRC,455KHz |
|
靜態電流 |
ISTB |
|
|
1 |
uA |
VDD=5V,LVR 關,WDT 關 |
|
驅動電流低電平輸出 |
IOL |
|
10 |
|
mA |
Vol=0.7V |
|
驅動電流高電平輸出 |
IOH |
|
6 |
|
mA |
Voh=4.3V |
|
過VDD極限電流 |
IVDDmax |
|
|
50 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作溫度 |
TA |
0 |
25 |
70 |
℃ |
|
|
儲存溫度 |
Tstg |
-65 |
25 |
150 |
℃ |
|

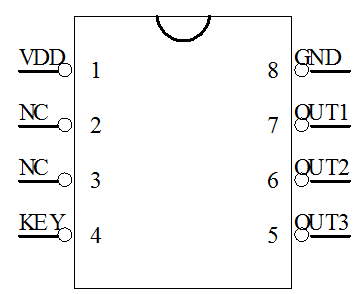

三．封裝腳位圖
|
序號 |
腳位 |
功能說明 |
備注 |
|
1 |
VDD |
電源正極 |
接電源正 |
|
2 |
NC |
懸空 |
|
|
3 |
NC |
懸空 |
|
|
4 |
KEY |
按鍵輸入 |
低觸發 |
|
5 |
OUT3 |
紅燈輸出 |
上電低電平，觸發高電平輸出 |
|
6 |
OUT2 |
藍燈輸出 |
上電低電平，觸發高電平輸出 |
|
7 |
OUT1 |
白燈輸出 |
上電低電平，觸發高電平輸出 |
|
8 |
GND |
電源負極 |
接電源負 |
四．電路圖參考
五．封裝尺寸圖
六．版本說明
|
版本 |
日期 |
描述 |
|
EC191220-0BCF-9FE7 |
2019/12/20 |
V01初版 |
|
|
|
|
