53E0/A222是一款專用于舞臺激光燈光效果的IC，芯片工作電壓2.2-5.0V，低功耗，二路LED輸出，燈光射配合馬達轉動，從而產生各種舞臺燈光效果.
53E0/A222激光燈芯片控制方案
一、功能及應用
53E0/A222是一款專用于舞臺激光燈光效果的IC，芯片工作電壓2.2-5.0V，低功耗，二路LED輸出，燈光射配合馬達轉動，從而產生各種舞臺燈光效果.
芯片工作溫度是-20至+85度。
二、PIN腳位功能描述：
|
腳位 |
功能說明 |
腳位 |
功能說明 |
|
IO1 |
推馬達 |
IO12 |
推馬達 |
|
IO2 |
推馬達 |
IO11 |
懸空 |
|
IO3 |
推馬達 |
IO10 |
懸空 |
|
VDD |
電源正極 |
VSS |
電源負極 |
|
IO4 |
懸空 |
IO9 |
懸空 |
|
IO5 |
懸空 |
IO8 |
LED輸出 |
|
IO6 |
內部復位腳 |
IO7 |
LED輸出 |
IC底接VDD
三、參考電路：

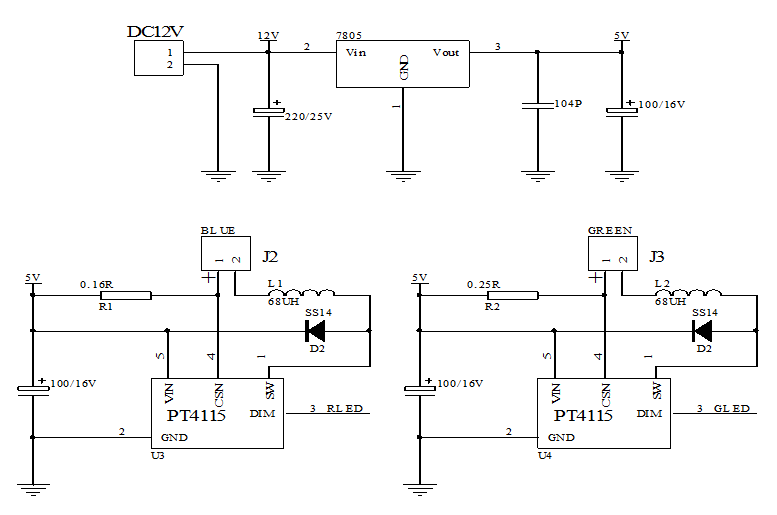

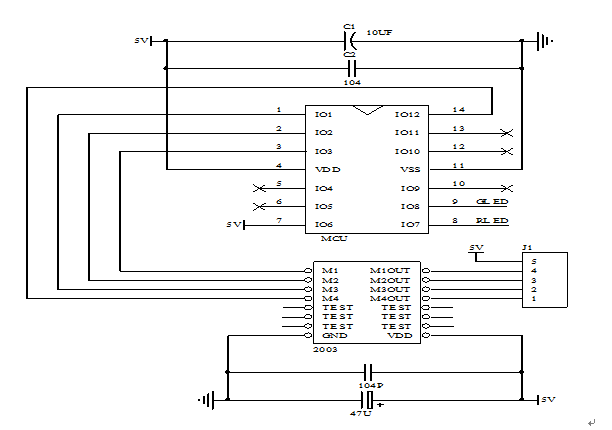

當激光燈IC芯片電源電壓接12V時

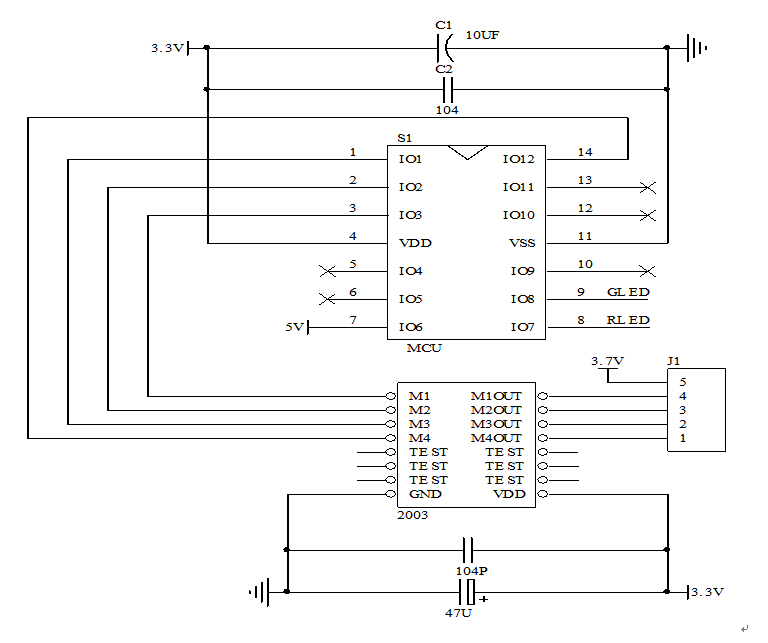

當激光燈IC芯片電源電壓接3.7V時
|
