EC340E-02定時器芯片 CMOS制造工藝,低功耗,使用電壓范圍寬可直接使用6V電壓，觸發開關后開始計時低電平輸出（LED亮），中途觸發無效，外圍電路簡單.可用電阻調整LED亮的時間。
一、功能說明 EC340E-02定時器芯片
CMOS制造工藝,低功耗,使用電壓范圍寬可直接使用6V電壓，觸發開關后開始計時低電平輸出（LED亮），中途觸發無效，外圍電路簡單.可用電阻調整LED亮的時間。
二、電氣性能 (VDD=3.0V，Ta=25℃)
|
PARAMETER |
Symbol |
Conditions |
MIN |
TYPE |
MAX |
UNIT |
|
Operating voltage 工作電壓 |
VDD |
|
2.5 |
3.0 |
6.0 |
V |
|
Standby current 靜態電流 |
IDD |
|
|
5 |
|
uA |
|
Driving current 推動電流 |
Ioi |
|
|
40 |
|
mA |
|
Oscilator Frequeney 振蕩頻率 |
Fosc |
|
|
260 |
|
KHZ(+/-20%) |
|
Operating temperature 工作溫度 |
TEMP |
|
|
25 |
60 |
℃ |

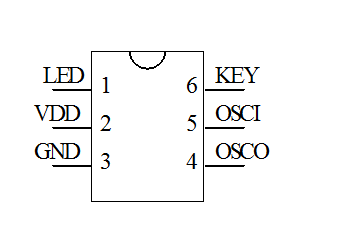

三、IC腳位圖(SOT-23-6)
腳位
符號
功 能 說 明
1
OUT
LED輸出，上電高阻態，觸發低電平
2
VDD
電源正極
3
GND
電源負極
4
OSCR
外接振蕩電阻
5
OSCI
外接振蕩電阻
6
KEY
按鍵觸發開關，低觸發

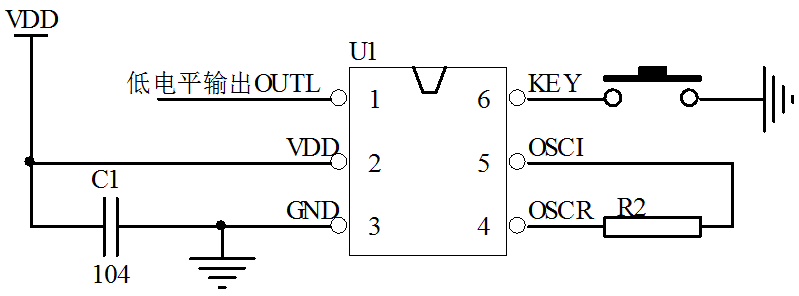

四、電路圖參考

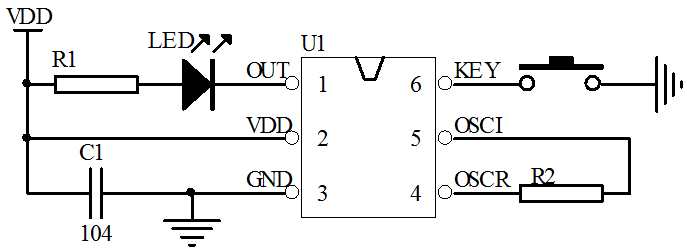

接LED電路
以上電路僅供參考，如有修改，恕不另行通知！
R2電阻和定時時間參考值(不建議采用振蕩極限值)
電阻（歐姆）
頻率
3V
定時時間
4.5V
定時時間
30K
1.05MHZ
7.9秒
1.25MHZ
6.7秒
39K
890KHZ
9.4秒
1.06MHZ
7.9秒
51K
745KHZ
11.25秒
855KHZ
9.8秒
75K
586KHZ
14.3秒
656KHZ
12.7秒
100K
476KHZ
17.6秒
530KHZ
15.8秒
150K
352KHZ
23.8秒
384KHZ
21.8秒
200K
268KHZ
31秒
289KHZ
29秒
240K
236KHZ
35.5秒
253KHZ
33秒
300K
180KHZ
46秒
189KHZ
44秒
390K
153KHZ
54.8秒
160KHZ
52秒
510K
118KHZ
71秒
123KHZ
68秒
750K
81KHZ
103秒
83KHZ
101秒
1M
63KHZ
133秒
65KHZ
129秒
1.2M
50KHZ
167秒
51KHZ
164秒
1.5M
42KHZ
199.7秒
43KHZ
195秒
2M
32KHZ
262秒
32.8KHZ
255.7秒
3M
21.7KHZ
386秒
22KHZ
381秒
4.7M
14KHZ
599秒
14.2KHZ
590秒
10M
6.18KHZ
1357秒
6.2KHZ
1353秒
15M
4.6KHZ
1823秒
4.62KHZ
1815秒
20M
3.4.KHZ
2445秒
3.47KHZ
2411秒
五、封裝尺寸圖（SOT-23-6）
|
