遙控銅線燈串芯片，8功能電池盒銅絲燈IC EC210118-286E-9944紅外遙控+按鍵換段燈串芯片 一． 功能說明 供電方式：1.2V鎳氫電池升壓到3.3V。上電工作，兩路IO口輸出推LED。八段變化，手動按鍵觸發，每按一次為一段。 遙控部分由1---8鍵自由選擇LED八段變化，亮度可加減。 ON按鍵:功能開啟鍵，八段閃法輪流輸出；上電按第一次沒有提示，開啟后再按ON有提示閃一下,提示接收到信號。
EC210118-286E-9944紅外遙控+按鍵換段燈串芯片
一． 功能說明
供電方式：1.2V鎳氫電池升壓到3.3V。上電工作，兩路IO口輸出推LED。八段變化，手動按鍵觸發，每按一次為一段。
遙控部分由1---8鍵自由選擇LED八段變化，亮度可加減。
ON按鍵:功能開啟鍵，八段閃法輪流輸出；上電按第一次沒有提示，開啟后再按ON有提示閃一下,提示接收到信號。
“1---8”按鍵：八種閃法選擇。
“-”減亮按鍵：輸出亮度依此減小,減到最暗時候，再按減亮鍵，不能再減小亮度，無論原來在哪個模式下,都可以減小亮度,且不改變模式和定時狀態.
“+”加亮按鍵：輸出亮度依此增加, 加到最亮時候，再按加亮鍵，不能再提高亮度，無論原來在哪個模式下,都可以增加亮度,且不改變模式和定時狀態.
初始狀態亮燈為中等亮度, ON按鍵可以記憶調節亮度檔位。

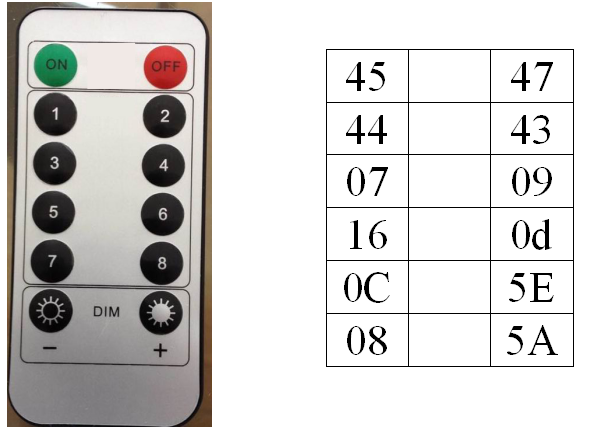

數據碼如下圖：OOFF用戶碼
二． 電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
5.0
V
Fcpu = 1MHz
工作電流
IOP
3
5
mA
VDD=5V,3mA
靜態電流
ISTB
2
3
uA
VDD=5.0V
驅動電流低電平輸出
IOL
15
mA
VDD=5.0V,VOP=VSS+0.5V
驅動電流高電平輸出
IOH
10
mA
VDD=5.0V,VOP=VDD-0.5V
過VDD極限電流
IVDDmax
60
mA
過GND極限電流
IGNDmax
60
mA
工作溫度
TA
-10
25
85
℃
儲存溫度
Tstg
-40
25
125
℃

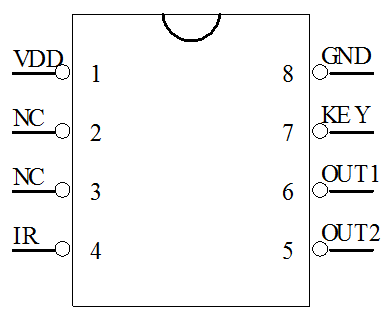

三、封裝腳位圖
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
電源正 |
|
2 |
NC |
懸空 |
|
3 |
NC |
懸空 |
|
4 |
IR |
紅外接收 |
|
5 |
OUT2 |
輸出2pwm有效 |
|
6 |
OUT1 |
輸出1pwm有效 |
|
7 |
KEY |
觸發開關 |
|
8 |
GND |
電源負 |

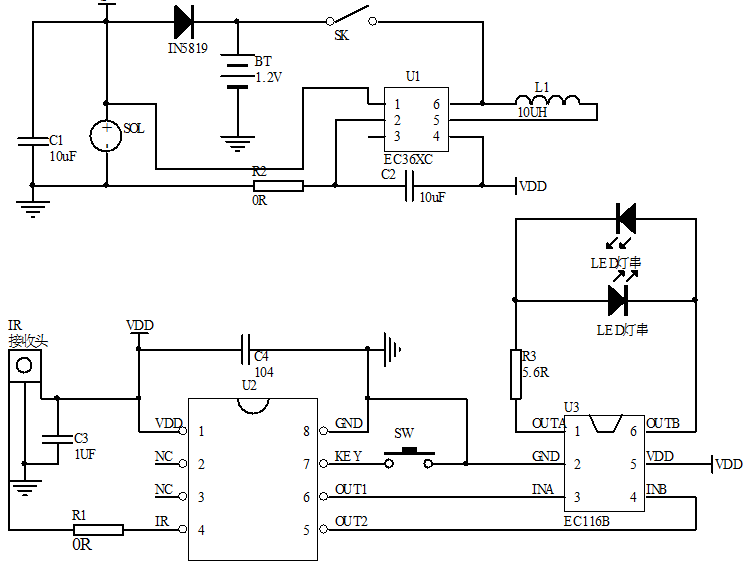

四、 應用圖參考
五、封裝尺寸圖
六、版本說明
|
版本 |
日期 |
描述 |
|
EC210118-286E-9944 |
2021/1/20 |
V01初版 |
|
|
|
|
