LZ180910-76EB-7A84紅外遙控+觸摸臺燈IC

一、功能說明：

1.供電方式，DC5.0V適配器和3.7V鋰電供電，

帶鋰電充電功能（3.7V鋰電電池）支持邊充邊用，充電時亮紅燈，充滿時亮綠燈
2個觸摸按鍵，3路輸出
鏡子燈2路輸出，白燈和暖燈
臺燈1路輸出，白燈

2.觸摸按鍵介紹

觸摸按鍵A：觸摸短按下ON，亮白燈80%亮度，短按依次為：白燈--黃燈---白燈+黃燈---關閉，依次循環
長按可調節亮度6%-100%，一次長按下調，一次長按上調。按鍵按下約550MS后，主燈亮度開始平滑變化，松開后停在對應的亮度。從最低到最高亮度的調光時間約為2.5秒（輸出頻率約30KHZ），要求有不斷電記憶亮度和顏色功能

觸摸按鍵B：觸摸短按下ON，亮白燈80%，再短按下OFF，長按可調節亮度6%-100%，一次長按下調，一次長按上調。按鍵按下約550MS后，主燈亮度開始平滑變化，松開后停在對應的亮度。從最低到最高亮度的調光時間約為2.5秒（輸出頻率約30KHZ），要求有不斷電記憶亮度和顏色功能

3.紅外遙控功能介紹

遙控僅控制臺燈開關，46號按鍵按一下ON，再按一下OFF，記憶上次亮度。

07和09號按鍵控制增加或減少亮度（4檔亮度15%-30%-75%-100%）

定時按鍵有三種定時模式：

0C按鍵定時2分鐘

18按鍵定時5分鐘

5E按鍵定時10分鐘（定時結束燈OFF）

定時接收要求有閃爍提示，燈光閃爍一下表示成功接受指令

4.紅外遙控部分(6122芯片，00FF用戶碼）

節亮度6%-100%，一次長按下調，一次長按上調。按鍵按下約550MS后，主燈亮度開始平滑變化，松開后停在對應的亮度。從最低到最高亮度的調光時間約為2.5秒（輸出頻率約30KHZ），要求有不斷電記憶亮度和顏色功能。

觸摸按鍵B：觸摸短按下ON，亮白燈80%，再短按下OFF，長按可調節亮度6%-100%，一次長按下調，一次長按上調。按鍵按下約550MS后，主燈亮度開始平滑變化，松開后停在對應的亮度。從最低到最高亮度的調光時間約為2.5秒（輸出頻率約30KHZ），要求有不斷電記憶亮度和顏色功能。

3.紅外遙控功能介紹

遙控僅控制臺燈開關，46號按鍵按一下ON，再按一下OFF，記憶上次亮度。

07和09號按鍵控制增加或減少亮度（4檔亮度15%-30%-75%-100%）

定時按鍵有三種定時模式：

0C按鍵定時2分鐘

18按鍵定時5分鐘

5E按鍵定時10分鐘（定時結束燈OFF）

定時接收要求有閃爍提示，燈光閃爍一下表示成功接受指令

4.紅外遙控部分(6122芯片，00FF用戶碼）

二、電氣性能 VDD=3.0V，GND=0，Ta=25℃,

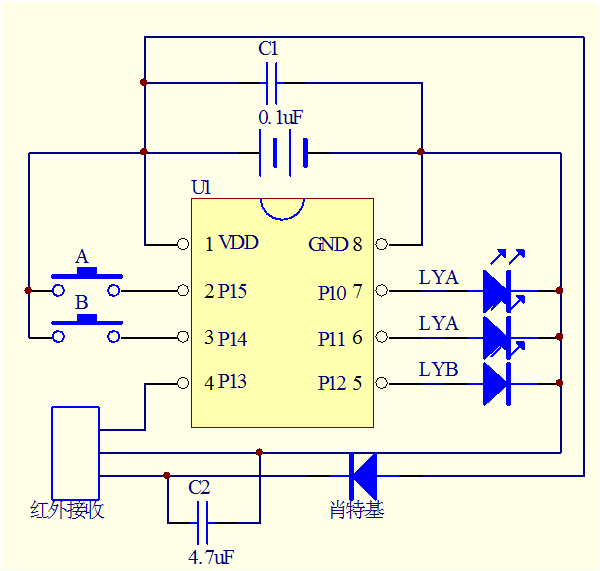

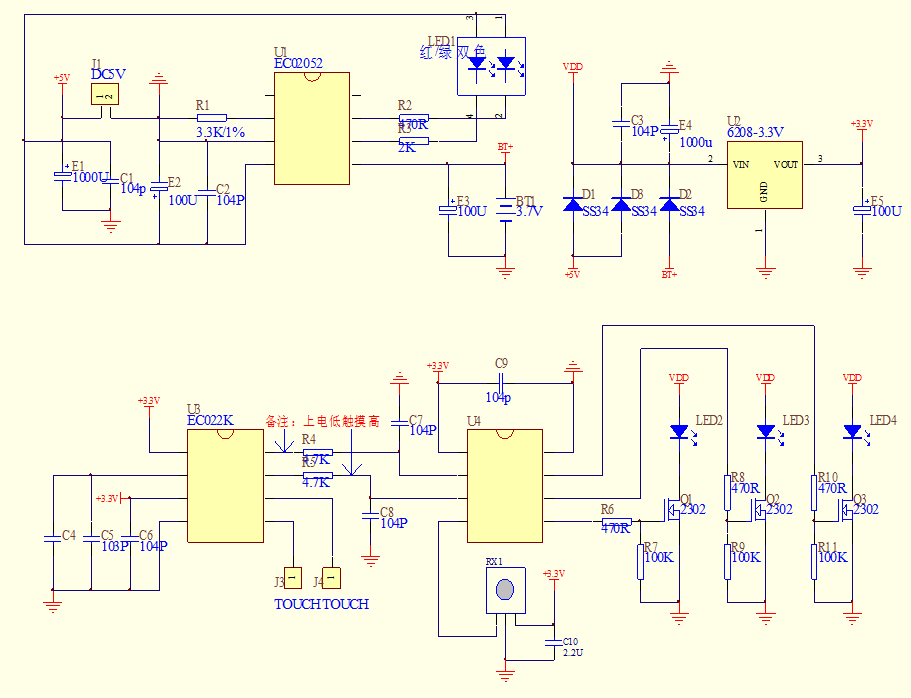

  三、電路圖參考

A按鍵：控制P12、P11

B按鍵：控制P10

  四.版本說明
