潔牙器單片機芯片方案開發?ECJ23043-1C2E-2E5D 美牙儀定時芯片 供電方式：DC 6.0V（紐扣電池*2串聯）。輕觸按鍵輸入，兩路輸出：1路LED低輸出、1路蜂鳴器低輸出。 上電不工作，短按按鍵，開啟LED定時10分鐘，10分鐘后自動關閉LED，蜂鳴器“滴”“滴”提示兩聲。中途觸發按鍵立即關閉LED，蜂鳴器“滴”“滴”提示兩聲。
ECJ23043-1C2E-2E5D 美牙儀定時芯片
一．功能說明
供電方式：DC 6.0V（紐扣電池*2串聯）。輕觸按鍵輸入，兩路輸出：1路LED低輸出、1路蜂鳴器低輸出。
上電不工作，短按按鍵，開啟LED定時10分鐘，10分鐘后自動關閉LED，蜂鳴器“滴”“滴”提示兩聲。中途觸發按鍵立即關閉LED，蜂鳴器“滴”“滴”提示兩聲。
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
3.0
5.0
V
工作電流
IOP
0.5
mA
VDD=3.0V，輸出懸空
靜態電流
ISTB
5
uA
VDD=3.0V，輸出關閉
驅動電流
Iol
20
mA
VDD=3.0V，Vol=0.6V
驅動電流
IOH
14
mA
VDD=3.0V，Voh=0.6V
工作溫度
TA
-10
25
60
℃
儲存溫度
Tstg
-20
25
100
℃

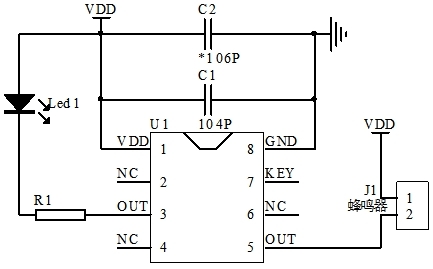

三．封裝腳位圖（SOP-8）
四．PIN引腳說明及功能描述
管腳號
符號
功能描述
1
VDD
IC正極
2
NC
懸空
3
OUT1
LED輸出，低電平有效
4
NC
懸空
5
OUT2
蜂鳴器輸出，低電平有效
6
NC
懸空
7
KEY
觸發開關
8
GND
IC負極
六．封裝尺寸圖（SOP-8）
七．版本說明
版本
日期
描述
ECJ23043-240D-2E5D
2023/10/21
V01初版
ECJ23043-1C2E-2E5D
2023/11/2
V02加大蜂鳴器音量
|
