EC19010206-V07-179B 拍拍燈IC芯片
一、功能說明
1、供電方式：DC5.0V適配器充電功能
DC3.7V鋰電供電，充電時紅燈呼吸閃（檢測DC座電壓），此時其他功能無法操作（充電時禁止其他功能）
輸入IO控制端。
2、長按開關機功能：一個手動按鍵開關，長按3秒開機。長按3秒關機，
3、亮度調節功能：開機后紅綠藍三個燈亮50%（53MA）亮度，再短按下70%（80MA）亮度，再短按下100%亮度138MA。一個聲控輸入IO。
4、LED七彩閃燈功能：開機后，輕拍第一下紅燈亮，輕拍第二次紅燈+綠燈亮，輕拍第三次綠燈亮，輕拍第四次綠燈+藍燈亮，輕拍第五次藍燈亮，輕拍第六次藍+紅燈亮，輕拍第七次是七彩慢閃
5、2小時定時功能：開機后無任何動作靜放2小時自動關機。有動作按鍵或拍動會自動延時2小時關機，無論是聲控觸發還是按鍵調亮度觸發都會重新計時。
二、電氣性能(VDD=3.0V，GND=0，Ta=25℃,)
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
1.5 |
|
mA |
|
|
靜態電流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
|
驅動電流低電平輸出 |
IOL |
|
21 |
|
mA |
VDD=5.0V,VOL=0.6V |
|
驅動電流高電平輸出 |
IOH |
|
3.5 |
|
mA |
VDD=5.0V,VOH=VDD-0.6V |
|
過VDD極限電流 |
IVDDmax |
|
|
50 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作溫度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
儲存溫度 |
Tstg |
-40 |
25 |
150 |
℃ |
|
三、參考電路圖：

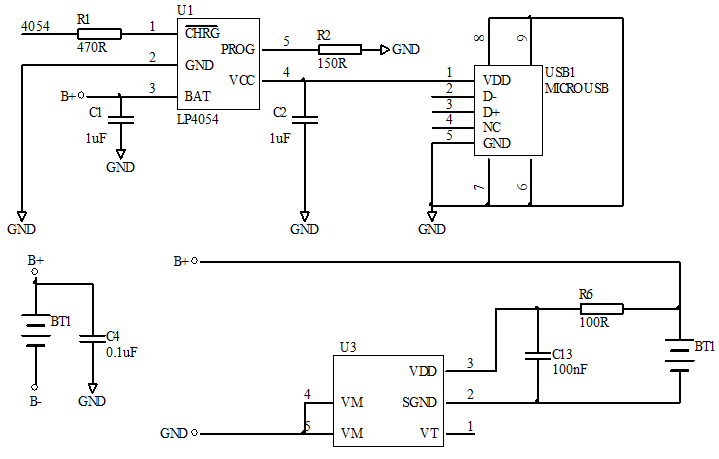

1、充電電源部分

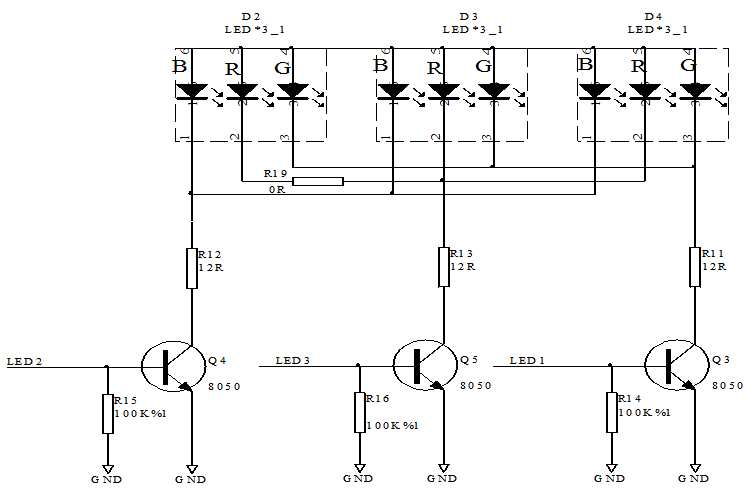

2、LED輸出部分

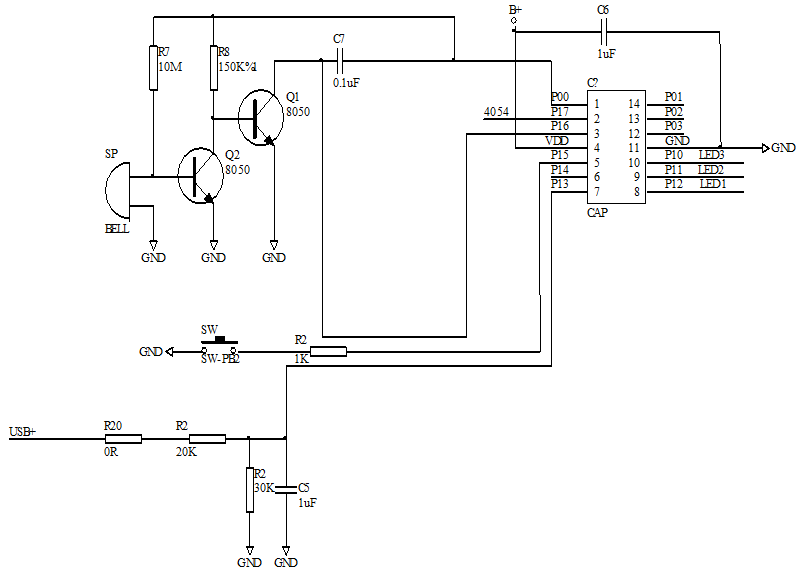

3、不帶AD檢測

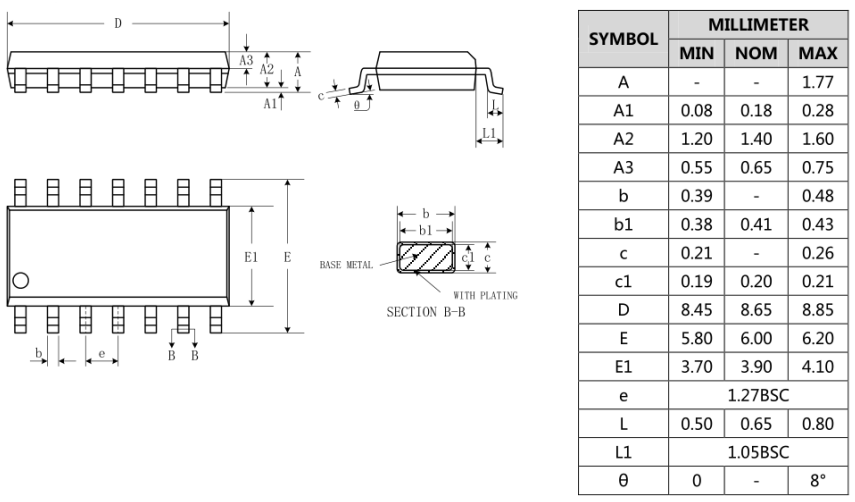

四、封裝尺寸圖SOP14
