EC2004-BE36 手持小風扇IC 一、功能說明： 一個觸發按鍵輸入，四路輸出； 短按開啟風扇，依次為：中檔、高檔、關閉，依次循環；并有Led指示，中高檔Led亮度不同；
EC2004-BE36 手持小風扇IC
一、功能說明：
一個觸發按鍵輸入，四路輸出；
短按開啟風扇，依次為：中檔、高檔、關閉，依次循環；并有Led指示，中高檔Led亮度不同；
長按按鍵開啟七彩燈，再次長按可關閉；
二、電氣參數（VDD=3.0V,GND=0V,TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.4 |
3.0 |
5.0 |
V |
Temp. = 25 ℃ |
|
工作電流 |
IOP |
|
1 |
|
mA |
VDD= 3V , MCU run 1 MIPS |
|
靜態電流 |
ISTB |
|
|
6 |
uA |
VDD=5.0V |
|
驅動電流低電平輸出 |
IOL |
|
8 |
|
mA |
VDD=3V, V OL =0.5V, All I/O port |
|
驅動電流高電平輸出 |
IOH |
|
-8 |
|
mA |
VDD=3V, V OH =2.5V, All I/O port |
|
過VDD極限電流 |
IVDDmax |
|
|
60 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
60 |
mA |
|
|
工作溫度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
儲存溫度 |
Tstg |
-40 |
25 |
125 |
℃ |
|

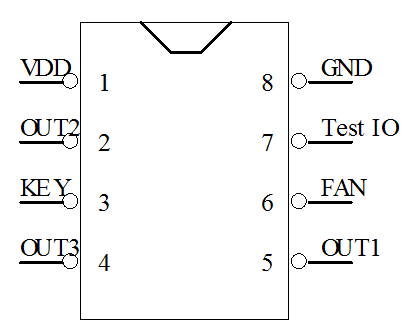

三、封裝腳位圖（SOP-8）

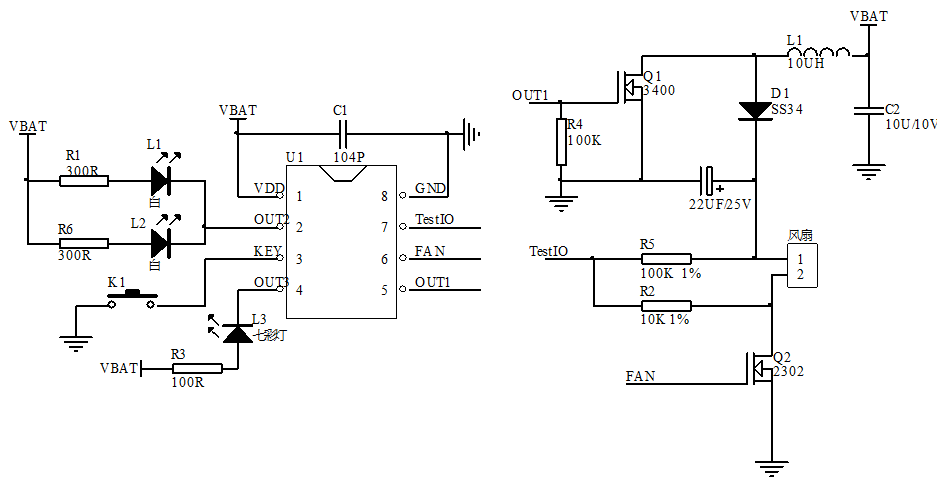

四、參考電路圖：
五、封裝尺寸圖（SOP-8）
