EH2B29-B95C-5230 攪拌杯觸摸芯片
一．功能說明
單個觸摸按鍵控制三路輸出：一路馬達輸出，一路蜂鳴器輸出，一路LED指示燈輸出
上電不工作，短按Touch，馬達開始轉動同時指示燈Led1閃，延時60秒停止，馬達停止工作后，此時蜂鳴器響5秒提示；
中途觸發有效，充電過程中不工作。
二．極限參數
Supply voltage (Vdd)…………………… - 0.3V ~ 6.0V
Input in voltage (Vin)………………… Vss – 0.2V ~ Vdd + 0.2V
Operating ambient temperature (Topr) …………… -20℃ ~ + 85℃
Storage ambient temperature (Tstor) ………………–40℃ ~ + 125℃
三．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
3.0
5.0
V
工作電流
IOP
2
mA
所有負載斷開
靜態電流
ISTB
5
uA
所有負載關閉
驅動電流低電平輸出
IOL
8
15
mA
VDD=5.0V,VOP=VSS+0.5V
驅動電流高電平輸出
IOH
8
15
mA
VDD=5.0V,VOP=VDD-0.5V
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
-20
25
85
℃
儲存溫度
Tstg
-40
25
125
℃

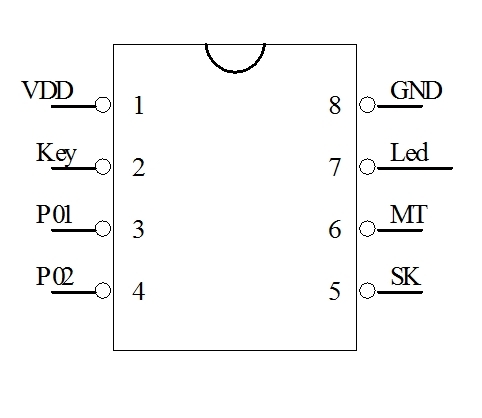

五．PIN引腳說明及功能描述
管腳號
符號
功能描述
1
VDD
IC正極
2
Key
觸發腳，低有效
3
P01
懸空
4
P02
5V檢測口
5
SK
蜂鳴器輸出口
6
MT
馬達輸出，高有效
7
Led
指示燈1，低有效
8
GND
IC負極

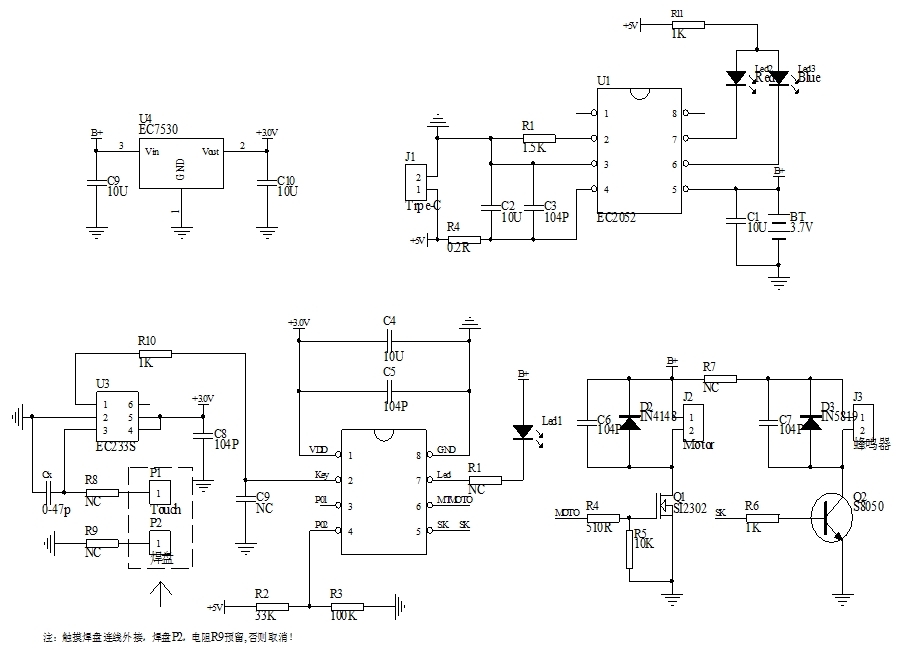

六．參考電路圖
七．封裝尺寸圖（SOP-8）
八．版本說明
版本
日期
描述
EH2B29攪拌機 B95C-5230
2022/12/06
V01初版
|
