EH211128-0A8C-AF8E彩燈切換芯片
一、功能說明
工作電壓：2.4-5.0V。一路按鍵輸入控制，四路LED輸出。
上電不工作，長按3秒開機，OUT1輸出高電平，短按一下OUT1、OUT2輸出高電平，再短按一下OUT1、OUT3輸出高電平，再短按一下OUT1、OUT4輸出高電平，按鍵依次循環。長按3秒關機，所有輸出翻轉為低電平。
定時：工作中10分鐘內無按鍵操作，自動進入待機模式。待機模式只有OUT1輸出高電平，其它三路輸出為低電平。
二、電氣參數（VDD=5.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
1.6 |
|
mA |
Fcpu=4MHz@HIRC-8M |
|
靜態電流 |
ISTB |
|
3 |
|
uA |
VDD=5V, WDT 開, LVR 關 |
|
驅動電流 |
Iol |
|
|
30 |
mA |
Vol=0.6V |
|
工作溫度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
儲存溫度 |
Tstg |
-20 |
25 |
100 |
℃ |
|
三、封裝腳位圖（SOP-8）
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
電源正 |
|
2 |
OUT1 |
OUT1輸出，高電平有效 |
|
3 |
KEY |
觸發開關 |
|
4 |
NC |
懸空 |
|
5 |
OUT4 |
OUT4輸出，高電平有效 |
|
6 |
OUT3 |
OUT3輸出，高電平有效 |
|
7 |
OUT2 |
OUT2輸出，高電平有效 |
|
8 |
GND |
電源負 |

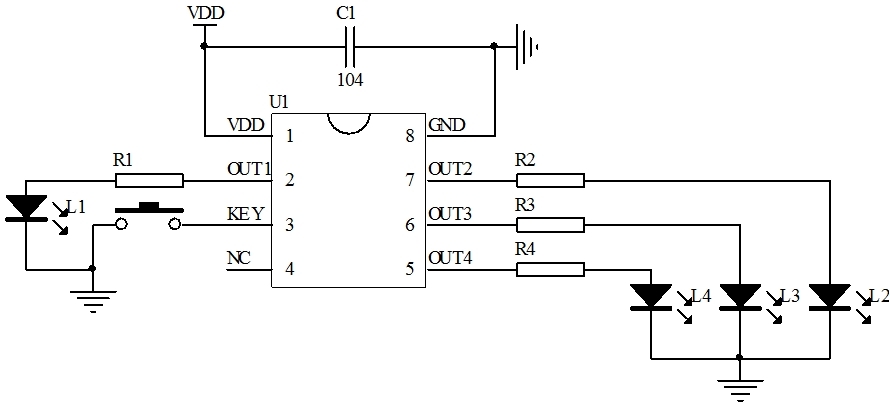

五、封裝尺寸圖（SOP-8）
六、版本說明
版本
日期
描述
EH211128-0A8C-AF8E
2021/12/3
V01初版
|
