EC36XB太陽能草坪燈升壓控制芯片
一、功能及應用
白天充電晚上亮，白天給 1.2V 鎳氫電池充電，晚上工作，采用同步 PFM 高效升壓電路, 有太陽能充電和 低使能電壓功能，確保在外界光線足夠暗時才開啟工作,內置電池過放保護。在 0.65V±0.1V 時，保護電池不再放電。
工作電壓 0.85V 以上。
二、電氣性能
TA=27C, VOUT=3.6, L=10uH, COUT=100μ F, unless otherwise specified.
|
測試項目 |
測試條件 |
MIN |
TYP |
MAX |
UNIT |
|
OSCILLATOR FREQUENCY |
V(VOUT)=3.6V |
163.84k*0.8 |
163.84k |
163.84k*1.2 |
Hz |
|
Rdson |
V(VOUT)=3.6V 1W WLED |
|
130 |
|
mohm |

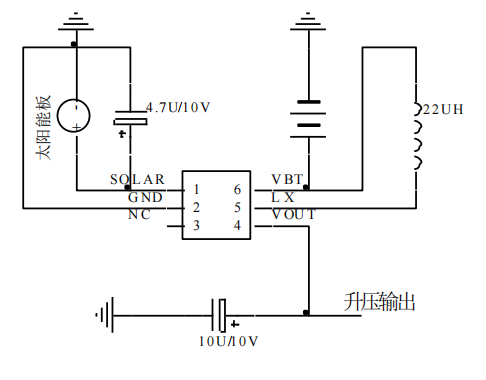

四、參考電路圖
|
