太陽能銅線燈串芯片方案 太陽能板 5.5V、1.2W。18650圓柱電池 1PC，2000mAh /3.7V。 通過太陽能直接對電池充電，充電電流218mA。 ON/OFF自鎖開關（或撥動開關）控制電源，接通開關 ,白天充電不工作，晚上無光時自動亮燈(純光控模式)。開關斷開，白天充電 晚上主控芯片不工作。一路按鍵開關控制，一路燈串輸出。
EC210915-8FF592太陽能銅線燈串芯片
一、功能說明
太陽能板5.5V、1.2W。18650圓柱電池1PC，2000mAh/3.7V。
通過太陽能直接對電池充電，充電電流218mA。
ON/OFF自鎖開關（或撥動開關）控制電源，接通開關 ,白天充電不工作，晚上無光時自動亮燈(純光控模式)。開關斷開，白天充電 晚上主控芯片不工作。一路按鍵開關控制，一路燈串輸出。
開關接通時，上電LED燈串常亮，短按一下按鍵LED閃爍，閃爍頻率1.1HZ,占空比50％,再按一下常亮，按鍵循環。在常亮或閃爍模式狀態下，經過白天黑夜轉換，保持原有工作狀態（帶電記憶功能）。
一顆充電指示燈，白天充電時L1亮，晚上L1滅。
二、電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
3.0
5.0
V
FINST=1MHz @ I_HRC/4
工作電流
IOP
0.5
mA
靜態電流
ISTB
2
uA
FLOSC=1MHz @ I_LRC/4
驅動電流低電平輸出
IOL
13
mA
VOL=1.0V
驅動電流高電平輸出
IOH
-11
mA
VOH=2.0V
工作溫度
TA
-10
25
85
℃
儲存溫度
Tstg
-25
25
125
℃

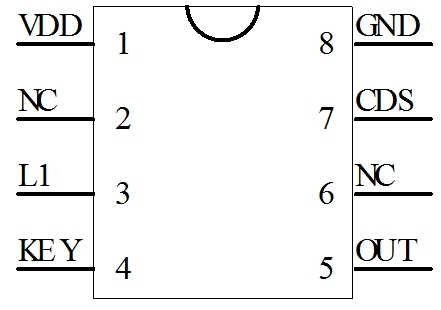

三、封裝腳位圖（SOP-8）
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
電源正 |
|
2 |
NC |
懸空 |
|
3 |
L1 |
充電指示燈 |
|
4 |
KEY |
觸發開關 |
|
5 |
OUT |
LED輸出，高電平有效 |
|
6 |
NC |
懸空 |
|
7 |
CDS |
光控檢測，高電平為白天模式 |
|
8 |
GND |
電源負 |

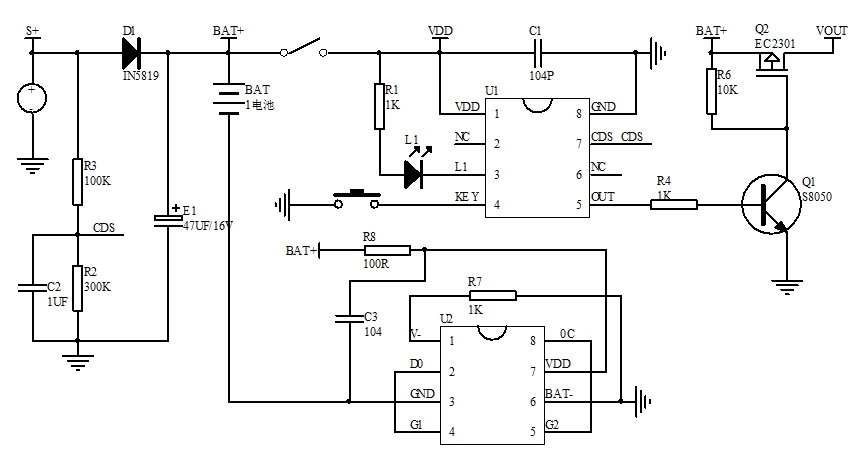

接LED應用圖
五、封裝尺寸圖（SOP-8）
六、版本說明
版本
日期
描述
LZ170531-13D2-1848
2020/08/24
V01初版帶記憶
EC210915-8FF592
2021/9/25
V02改母體版本（無記憶）
|
